耀华XK3190-C603称重仪表

XK3190-C603称重仪表产品介绍

耀华XK3190-C603称重仪表(称重显示控制器)是采用高速高性能Cortex-M3内核32位ARM处理器的称重仪表。本仪表可方便地与2路独立应变电阻称重秤台连接组成非连续累计秤、双斗包装秤等,适用于各种高速度与高精度称重要求的控制场合。

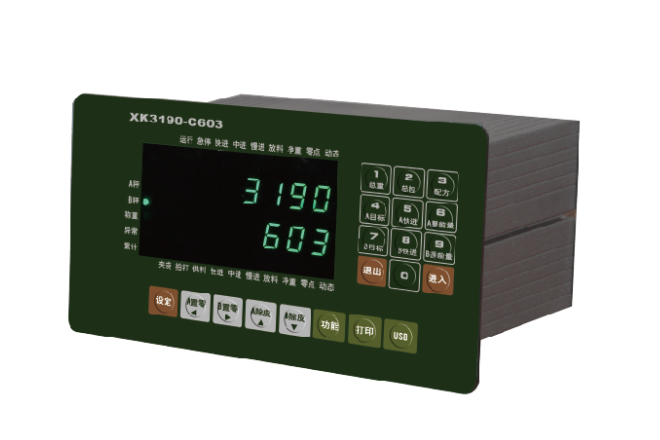

耀华XK3190-C603称重仪表

XK3190-C603称重仪表基本功能

  • 1.具备高速双斗秤、单双斗组合秤、非连续累计秤等可选的工作程序,可存储4个配方
  • 2.称量数据记录的贮存、检查、删除处理,具有断电数据保护;带USB主设备接口,可保存称重数据到U盘;换表无需重新标定,称台不使用可调角接线盒时可实现免砝码标定
  • 3.具有精确的时钟、日历、自动闰年、闰月,不受断电影响
  • 4.具有自控功能和多种操作出错信息提示;标配面板16键数字键盘,方便参数输入
  • 5.标准配置具有12个磁隔离开关量输入,12个磁隔离开关量输出(选配外接继电器盒)
  • 6.3个独立的异步串行通讯接口,通讯口1、2为RS232,通讯口3为RS422/RS485/ModbusRTU可选,有连续发送/指令应答两种通讯方式
  • 7.串行打印接口,可与多种打印机配套联接
  • 8.可打印中、英文称重记录、累计量、配方或设置标定参数
  • 9.光电隔离20mA电流环大屏幕显示接口
  • 10.1路光电隔离4~20mA/0~5V/0~10V 模拟量输出
  • 11.选配 :工业以太网接口(支持ModbusTCP)或PROFIBUS-DP接口,可与自动化设备组建系统和进行远程控制

XK3190-C603称重仪表技术参数

可连接秤台个数:2个
每个传感器接口可连接称重传感器数量:350Ω称重传感器8只
传感器供桥电源: DC:5V;200mA
传感器连接方式: 采用6线制,长线自动补偿
显示:
主显示6位LED数码管,字高0.4英寸,
辅助显示7位LED,字高0.4英寸, 24个状态指示灯
最大数据存储量:8064个重量数据或4032组时间+重量数据
大屏幕显示接口:串行输出方式,20mA电流环信号,可接耀华各种尺寸的大屏幕显示器
通讯接口:3个串行RS232C,其中1个为RS422/RS485, 波特率600~57600bps 可选
打印接口:串行接口,可配接串行接口打印机
开关量输出:12个磁隔离、集电极开路开关量输出,最大控制电压≤30V DC,
电流≤100mA,12路总电流≤200mA
继电器数量:(配继电器盒时)12
触点容量:  220VAC / 28V DC 0.5A
开关量输入:12磁隔离输入,输入信号 +12~+24V DC,脉冲宽度应大于0.2s
模拟量输出
1个光电隔离的模拟量输出,可设置为4-20mA / 0-5V / 0-10V 三种模式之一
准确度≤0.2%FS。负载能力:4-20mA  最大负载电阻 250Ω;0-5V / 0-10V  输出阻抗 ≤ 1Ω
工作电源:110~230V AC;50/60 Hz 或AC/DC 24V
工作环境温度、湿度:0℃~40℃;≤90%RH
储运温度、湿度:-20~50℃;≤90%RH
重量:约0.9kg
