XK3190-D10称重仪表使用说明书
第一章 技术参数
1、型号：XK3190-D102、准确度： III级，n=5000
3、模拟部分：
AD转换方式： Σ-Δ转换方式，
zui大转换码： 1600万/次
转换速度 200次/秒
输入信号范围： -15 ~ 30mV
非线性： ≤0.0015%FS
零点温度漂移: ≤0.1uV/℃
供桥电源 DC 5V，120mA，可连接8个350Ω传感器或16个700
Ω传感器
zui高灵敏度 0.5uV/d
传感器连接方式 采用6线式，长线自动补偿
4、 显示 7位LED，7个状态指示符，3个电量指示灯
5、 键盘
数字键 0 ~ 9
功能键 25个（10个与数字键复合）
6、 时钟 可显示年、月、日、时、分、秒，自动闰年、闰月
精度 ±5s/24h，不受断电影响。
7、 大屏幕显示接口
传输方式 串行输出方式，20mA电流环信号（恒流源输出）
传输格式 11位二进制数
传输波特率 600
传输距离 ≤2000米
8、 串行通讯接口
传输方式 RS232/RS422（选配）
波特率 600/1200/2400/4800可选
传输数据格式 10位二进制数，1位起始位，8位数据位（ASCII码），1位停止位
传输距离 RS232 ≤30米 RS422 ≤1200米
9、 打印接口
1） 可选配面板式汉字微打
微打参数：①.打印系统：点阵式（每行96点），采用M-150Ⅱ机头
或TpμP-16B机头。
②.打印用纸：普通白纸，纸宽44.5±0.5mm，厚0.07mm，
纸卷外经不大于50mm.
③.机头寿命：0.5×106行。
④.色带盒：色带装于可拆卸式色带盒中。
2）配置标准并行打印接口，可配接ESPON LQ-300K、KX-P1131、KX-P1121等宽行打印机。
10、数据贮存 可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存1501组称重记录。
11、使用环境
电源 AC 220V（-15% ~ +10%）50Hz（±2%）
DC 6V/10Ah
使用温度 0℃ ~ 40℃
储运温度 -25℃ ~ 55℃
相对湿度 ≤85%RH
预热时间 10～30分钟
保险丝 0.5A
12、外型 316×250×170
自重 约3.5公斤
第二章 安 装 联 接
一. XK3190-D10仪表前功能示意图和后功能示意图 ：

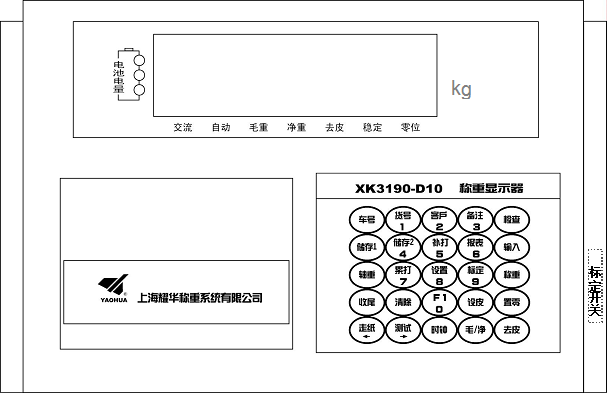

XK3190-D10仪表前功能示意图

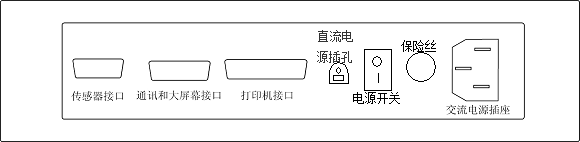

XK3190-D10仪表后功能示意图
二、传感器与XK3190-D10仪表的连接

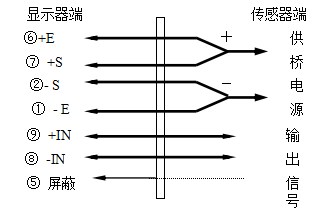

1、传感器的连接采用9芯插头座。 标注了各引脚的意义。
2、如果使用四芯屏蔽电缆必须将+E与+S、-E与-S短接。
▲！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
三、打印机与仪表的连接

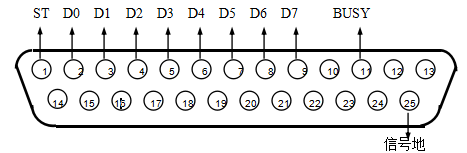

标准打印接口采用25芯RS232插座，其各引脚定义见下图。
打印须知：
▲！打印功能必须在设置后，方可投入正常使用。
▲！仪表打印端口输出引线与打印机联接必须准确无误，须使用专用的打印联接线。倘若联接错误，将损坏仪表输出端口或打印机输入端口，甚至损坏仪表和打印机。
▲！在使用打印机时，必须先将联接线准确联接，再接通仪表电源，zui后开启打印机电源；结束使用时，必须先关闭打印机电源，再切断仪表电源，zui后取下联接线。倘若顺序颠倒，可能损坏仪表和打印机。敬请注意！再注意！！
▲！由于打印机品种繁多，性能不完全相同，与仪表兼容性不一，敬请选用推荐型号的打印机。
▲！打印机必须良好接地！否则可能损坏仪表和打印机。
四、大屏幕与仪表的连接使用
▲！仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配套的专用联接线。

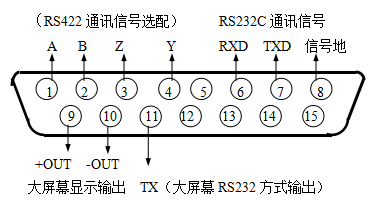

1. 大屏幕显示接口采用15芯RS232插头座( 与串行通讯口共用一只插座 ) , 其引脚意义见图中9、10脚。
2.大屏幕信号为20mA电流环，以二进制码串行输出，波特率为600 。每一帧数据有11个位，1个起始位(0)、8个数据位(低位在前 )、1个标志位、1个停止位(1)。

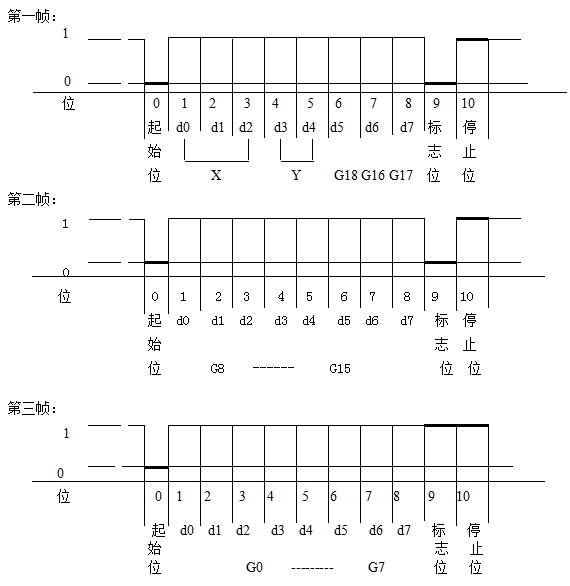

3.每隔100ms发送一组数据，每组数据包含3帧数据，其意义见下图。
第一帧数据：标志位为0
X ： D0、D1、D2 -- 为小数点位置( 0～4 )
Y ： D3 — 为重量符号( 1－负、0－正 )
D4 — 备用
G 18～G16：为重量数据
第二帧数据：标志位为0
G15～G8： 为重量数据
第三帧数据：标志位为1
G7～G0 ： 为重量数据
G0～G18： 由低到高构成重量（净重）的19位二进制码
五、 串行通讯接口与仪表的联接和使用
▲！通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算 机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。
▲！进行计算机通讯须具备必要的计算机技术和程序编制能力，须由专业技术人员参与或指导。非专业人员请不要随意联接。
▲！通讯接口采用15芯RS232插头座(与大屏幕共用)，其引脚定义见图中6、7、8脚(RS232)或1、2、3、4脚(RS422)。
1.串行通讯说明：
串口数据格式为：n、8、1，即：8位数据位，一位停止位，无校验位；XK3190-D10串行通讯方式分为连续通讯方式和指令通讯方式两种，其中，连续方式中按通讯协议格式又分为3种；通过TF参数（详细内容可参看本说明书第三章相关内容）可实现灵活选择。下面仅对TF=0、1两种情况做以说明。
(1). 连续方式(TF=0)：
所传送的数据为仪表显示的当前重量(毛重)数据。每帧数据由12组数据组成 。格式如下表：
| 第X字节 | 内容 |
注 解 |
举 例 ( 发送＋20.00 ) | ||
| 内容 | 代码 | 内容 | 十六进制代码 | ||
| 1 | 开始 | (XON) | 02 | XON | 02 |
| 2 | +或- | 符号位 | 2B/2D | + | 2B |
| 3 | 称量数据 | zui高位 | 30～39 | 0 | 30 |
| 4 | 30～39 | 0 | 30 | ||
| 5 | 30～39 | 2 | 32 | ||
| 6 | 30～39 | 0 | 30 | ||
| 7 | 30～39 | 0 | 30 | ||
| 8 | zui低位 | 30～39 | 0 | 30 | |
| 9 | 小数点位数 | 从右到左（0～4） | 30～34 | 2 | 32 |
| 10 | 异或校验 | 高四位（*注2-5-1） |
异或校验 ＝0x1B |
31 | |
| 11 | 低四位 | 42 | |||
| 12 | 结束 | X0FF | 03 | XOFF | 03 |
异或＝2⊕3⊕……8⊕9
注：异或校验高、低4位的确定：异或和高、低4位如果小于、等于9，则加上30h，成为ASCII码数字发送，例如：异或校验高4位为6，加30h后，为36h即ASCII码的6发送；异或和高、低4位如果大于9，则加上37h，成为ASCII码字母发送，例如：异 或校验高4位为B，加37h后，为42h即ASCII码的B发送。
(2). 指令方式(TF=1)：
仪表按上位机所发送的指令，输出相应的数据，上位机每发一次指令，仪表就相应地输出一帧数据。上位机发送指令如下表。
| 第X字节 | 内 容 注 解 |
举例 |
||
| 内容 | 说明 | 内容 | 命令代码（十六进制） | |
| 1 | 开始 | XON（02） | XON | 02 |
| 2 | 地址编号 | A～Z（*注2-5-2） | Adr=1 | 41 |
|
3 |
命令（A~H） |
命令A：握手 |
例如： A命令 |
41 |
| 命令B：读毛重 | ||||
| 命令C：读皮重 | ||||
| 命令D：读净重 | ||||
| 命令E：取车号 | ||||
| 命令F：取货号 | ||||
| 命令G：取客户号 | ||||
| 命令H：取备注号 | ||||
| 4 | 异或校验值 | 高四位 |
异或校验值 2⊕3＝00 |
30 |
| 5 | 低四位 | 30 | ||
| 6 | 结束 | 03(X0FF) | XOFF | 03 |
异或＝2⊕3
仪表输出内容如下表：
| 第X字节 | 内 容 及 注 解 | 举例（A命令） | ||
| 内容 | 代码(十六进制) | |||
| 1 | 02(XON) 开始 | XON | 02 | |
| 2 | 地址编号A～Z（*注2-5-2） | A | 41 | |
|
3 |
A～H |
命令A：握手 | A | 41 |
| 命令B：送毛重 | ||||
| 命令C：送皮重 | ||||
| 命令D：送净重 | ||||
| 命令E：取车号 | ||||
| 命令F：取货号 | ||||
| 命令G：取客户号 | ||||
| 命令H：取备注号 | ||||
|
EOT(0x04)：命令错误 |
||||
| 4 | 按命令内容输出相应数据 | 无数据 | 无数据 | |
| … | ||||
| n | ||||
| n+1 | 异或校验 高四位 | 异或校验＝00 | 30 | |
| n+2 | 异或校验 低四位 | 30 | ||
| n+3 | 03(X0FF) 结束 | XOFF | 03 | |
异或＝2⊕3⊕……( n-1 ) ⊕n
仪表输出时4～n的内容如下表：
| 命令A | 无数据 | 每帧由6组数据组成 |
| 命令B | 为毛重，格式： | 每帧由14组数据组成 |
| a： 符号(+或-) | ||
| b： 毛重值 ( 6位) | ||
| … (自高到低) | ||
| g | ||
| h： 小数点从右到左( 0～4) | ||
|
命令C |
为皮重，格式： | 每帧由14组数据组成 |
| a： 符号(+或-) | ||
| b： 皮重值 ( 6位) | ||
| … (自高到低) | ||
| g | ||
| h： 小数点从右到左( 0～4) | ||
|
命令D |
为净重，格式： | 每帧由14组数据组成 |
| a： 符号(+或-) | ||
| b： 净重值 ( 6位 ) | ||
| … (自高到低) | ||
| g | ||
| h： 小数点从右到左( 0～4) | ||
|
命令E |
为车号，格式： | 每帧由11组数据组成 |
| A： 车号第1位(zui高位) | ||
| … | ||
| E： 车号第5位(zui低位) | ||
|
命令F |
为货号，格式： | 每帧由9组数据组成 |
| A：货号第1位(zui高位) | ||
| B：货号第2位 | ||
| C：货号第3位(zui低位) | ||
| 命令G | 为客户号： | 每帧由9组数据组成 |
| A：客户第1位(zui高位) | ||
| B：客户第2位 | ||
| C：客户第3位(zui低位) | ||
|
命令H |
为备注号，格式： | 每帧由9组数据组成 |
| A：备注第1位(zui高位) | ||
| B：备注第2位 | ||
| C：备注第3位(zui低位) | ||
| 命令错误(0x04) | 无数据 | 每帧由6组数据组成 |
注：通讯地址1～26在使用中分别用A～Z的ASCII码值替代，即进行仪表和计算机通讯时，通讯指令中要发送的通讯地址就是仪表此步输入的数字对应的A～Z的ASCII码值。
| 通讯地址（参数Adr=） | 通讯指令中的地址码 | 通讯地址（参数Adr=） | 对应ASCII码值 | ||||
| 地址编号 | ACSII码值 | 地址编号 | ACSII码值 | ||||
| 十六进制 | 十进制 | 十六进制 | 十进制 | ||||
| 01 | A | 41 | 14 | N | 4E | 78 | |
| 02 | B | 42 | 15 | O | 4F | 79 | |
| 03 | C | 43 | 16 | P | 50 | 80 | |
| 04 | D | 44 | 17 | Q | 51 | 81 | |
| 05 | E | 45 | 18 | R | 52 | 82 | |
| 06 | F | 46 | 19 | S | 53 | 83 | |
| 07 | G | 47 | 20 | T | 54 | 84 | |
| 08 | H | 48 | 21 | U | 55 | 85 | |
| 09 | I | 49 | 22 | V | 56 | 86 | |
| 10 | J | 4A | 23 | W | 57 | 87 | |
| 11 | K | 4B | 24 | X | 58 | 88 | |
| 12 | L | 4C | 25 | Y | 59 | 89 | |
| 13 | M | 4D | 26 | Z | 5A | 90 | |
仪表通讯参数的设置：
(1). 通讯参数
通讯参数由通讯地址、波特率、通讯方式三组参数组成。
(2). 参数设置方法详见第三章第一节中通讯参数设置部分。
