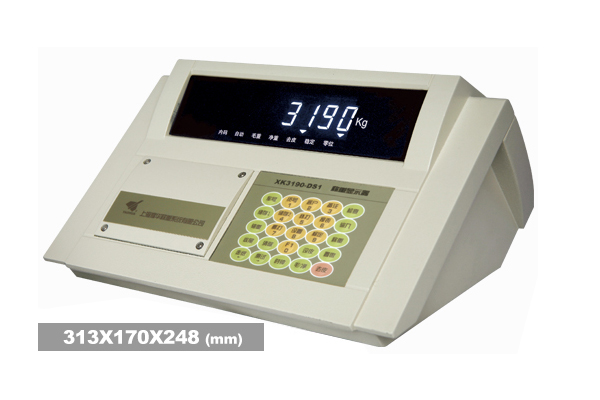

耀华XK3190-DS1称重仪表产品介绍
耀华XK3190-DS1称重仪表（称重显示控制器）适用于电子地上衡、电子汽车衡、静态轨道衡等采用1～16个数字传感器的静态称重系统。
耀华XK3190-DS1称重仪表基本功能
- 1.可连接多家协议数字传感器（例如HBM、广测、中航、本原、夏冰、锐马、博达）
- 2.自动/手动角差修正
- 3.具有轨道衡修正模式
- 4.调用内码显示方便，替代感量砝码观察及分析允差
- 5.零位跟踪范围、置零（开机/手动）范围可分别设置
- 6.三档分度值自动切换
- 7.非线性修正功能和标定误差修正功能
- 8.密码管理和定时关机功能
- 9.自动/手动、无条件/条件、日报表/分类统计报表打印设置
- 10.快速填充式过磅单打印功能设置
- 11.称重记录贮存/检查/删除/断电保护
- 12.提供区位码输入及上位机汉字下载两种汉字输入方式
- 13.配备RS-232C（RS422/RS485选配）通讯口
- 14.配备电流环大屏幕通讯口；配备标准并行打印接口
- 15.可汉化打印各种中文货物名称、客户名、企业单位名称及中文备注项
- 16.可按标准或自定义打印横联单、竖联单及记录格式等多种称重单据
- 17.可存储1500组车辆牌号和皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可存储1501组称重记录
- 18.可打印仪表内的各种参数及中文对照表，以供保存和查阅
- 19.数字传感器通讯地址修改功能
- 20.单个传感器和单个角位数据查看功能
耀华XK3190-DS1称重仪表技术参数
数字传感器连接
连接方式：RS422/RS485方式、四六线兼容
通讯距离：约1000米
连接个数：1～16个
传感器电源：DC 12V，0.8A（Max）
显示
显示方式：7位VFD数码管，7个状态指示符
显示范围：－325000～325000（d=10）
分度值：1/2/5/10/20/50/100可选
键盘
数字键：0 ~ 9
功能键：25个（10个与数字键复合）
时钟：实时时钟，自动闰年、闰月，不受断电影响
大屏幕接口
信号输出方式：串行输出
信号：20mA电流环(恒流源)
波特率：600
传输距离：≤2000米
打印接口
数据输出方式1：可选配面板式汉字微型打印机
数据输出方式2：配置标准并行打印接口
可连接宽行打印机型号：LQ-300K、KX-P1131、KX-P1121、DS-300
串行通讯接口
标准配置RS232C（选配RS422/RS485）
波特率：600/1200/2400/4800可选
传输距离：RS-232C≤30米；RS422/RS485≤1200米（选配）
电源：AC187～242V；49～51Hz

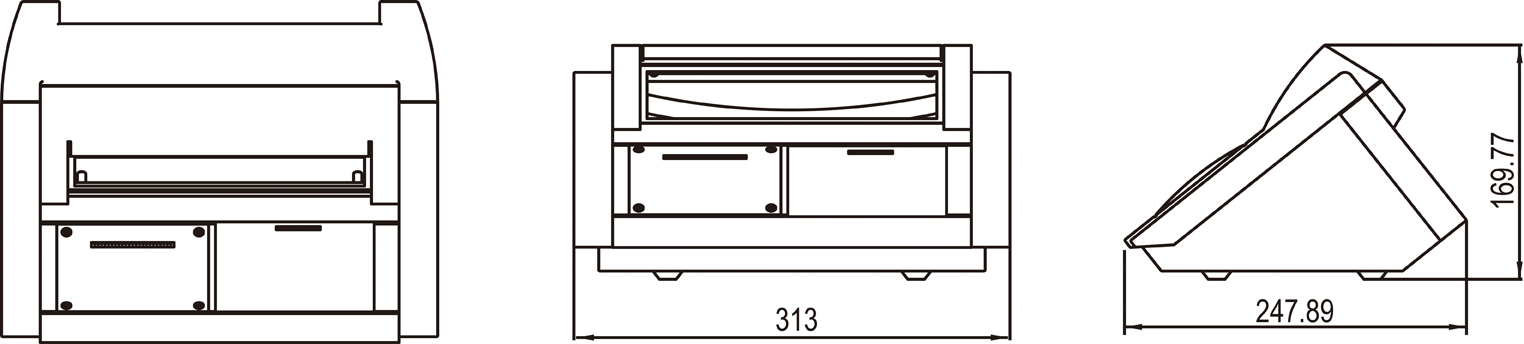

耀华XK3190-DS1称重仪表产品尺寸
