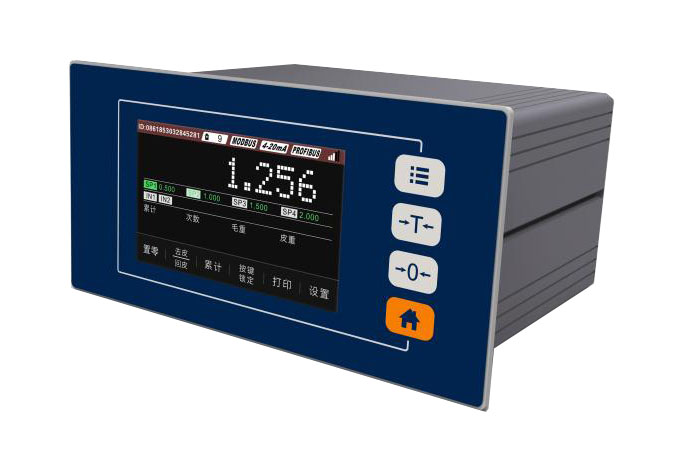

柯力XK3101-W1数字式称重仪表产品介绍
XK3101-W1系列数字式称重仪表（称重显示控制器），是一款采用高速单片机平台，专用于工业过程中的重量变送、定量称重、多物料配料控制应用的高品质仪表。考虑工业称重的应用特点，除提供足够多输入输出和通讯接口外，通过扩展选件接口，可实现与PC、PLC、DCS等设备的实时现场总线通讯。产品广泛应用于冶金，化工，建材，涂料，粮食与饲料等行业。
柯力XK3101-W1数字式称重仪表主要功能特点：
- 1.面板嵌入式结构，安装快捷
- 2.采用24位高精度SIGMA-DELTA AD转换芯片，100Hz采样
- 3.4路光耦继电器输出，2路开关输入
- 4.标配隔离RS232与RS485接口，支持MODBUS RTU通讯，支持微型打印机格式
- 5.标配第二路RS485接口，可以与WX-8无线通讯模块实现物联网功能
- 6.选配0-10V/4-20mA模拟暈输出模块
- 7.选配PROFIBUS DP通讯接口
- 8.4英寸TFT显示屏，分辨率800X480，带触摸控制
柯力XK3101-W1数字式称重仪表技术参数
| 产品尺寸 | 172mm x 871mm x 12mm(宽x高x厚)(不含端子) |
| 产品自重 | 约0395kg |
| 外壳结构 | 面板式结构。前面板:铝合金,IP65；壳体:铝合金,IP42。 |
| 传感器接口 | 激励电压:5VDC,驱动最多6只350Ω传感器，或等效阻抗大于58Ω的传感器负载。输入信号范围:-l0mV~+l0mV。 |
| A/D处理 | 24位高精度低温漂∑-Δ转换芯片。100Hz采样率。 |
| 分辨率 | 最大使用分度:20000d,最小分辨率0.3μv/d |
| 显示 | 4英寸TFT显示屏,分辨率800×480,带触摸控制,显示刷新:10Hz; |
| 开关量输入 | 2个光电隔离的开光量输入点。无源输入,与公共端短接有效。 |
| 开关量输出 | 4路光耦继电器输出。负载能力30VDC/200mA |
| 通讯接口 | 1路隔离RS232/RS485+1路隔离RS485 |
| 通讯协议 | 连续输出格式,打印输出, MODBUS-RTU。 |
| 模拟量输出 | 综合精度0.1%;驱动能力:不大于500Ω@4-20mA；不小于50kΩ@0-10V; |
| PROFIBUS DP | 选配 |
| 电源 | 24VDC,功耗<20W |
| 使用环境 | 温度:-10℃~+40℃;相对湿度:10%~90%,不冷凝 |
| 储存环境 | 温度:-30℃~+60℃;相对湿度:10%~90%,不冷凝 |
柯力XK3101-W1数字式称重仪表外形尺寸：
前面板尺寸(W x H)：172mm X 87mm。
铝合金腔体尺寸(W x H): 150mm X 75mm。
在控制箱上开孔，开孔尺寸：151mm X76mm。

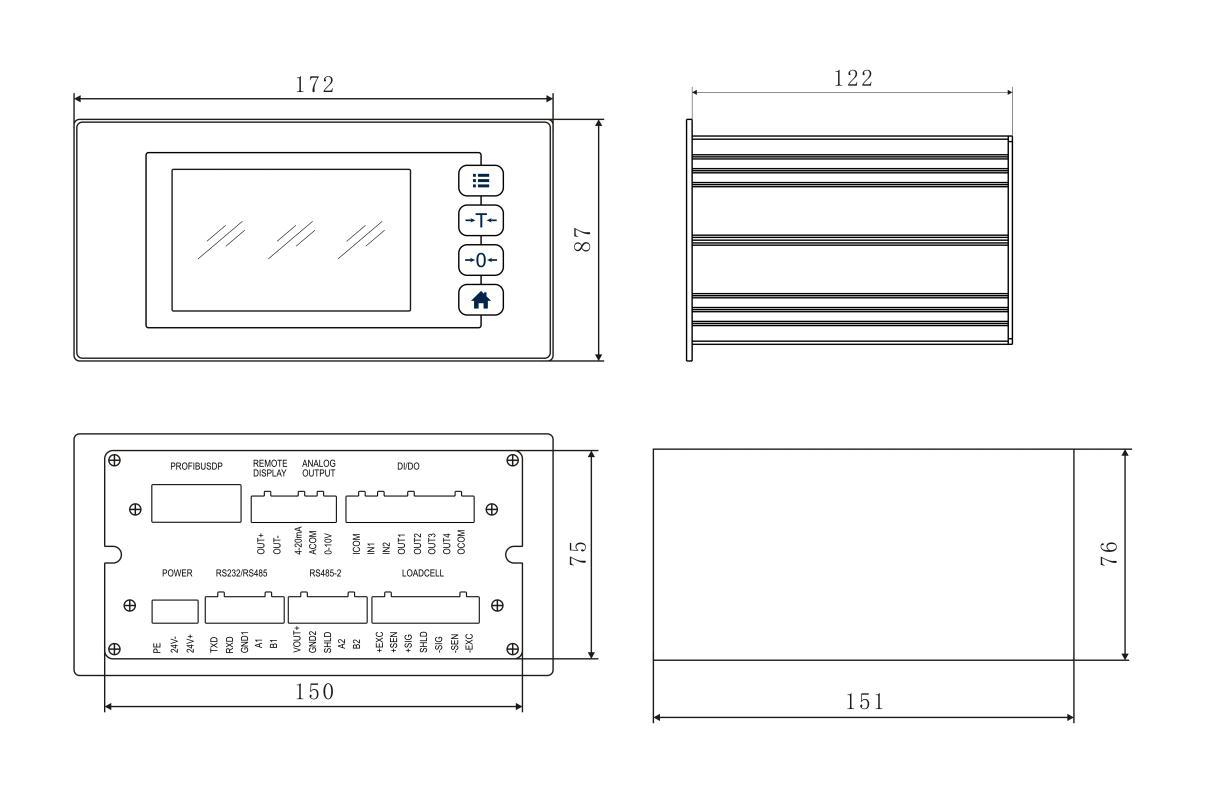

外形尺寸见下图（单位：毫米）：
