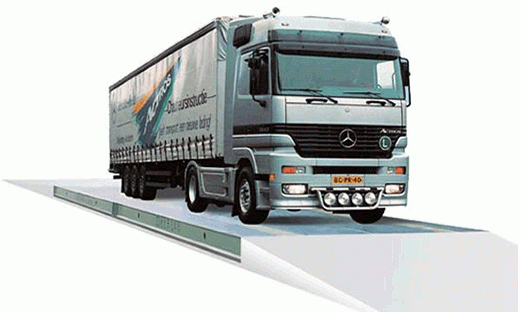

SCS-100T电子汽车衡


SCS-100T电子汽车衡  恒盛高科 18935180980
 一、概述



SCS-100T电子汽车衡是大台面电子汽车衡称量车辆精度高迅速、静态精度可达到Ⅲ级(称量段误差小于0.1%)、数字显示直观易读、数据稳定可靠,秤台设计吸收了国内外多家秤台的长处综合而成,SCS-100T电子汽车衡广泛用于冶金、物流、公路、工矿企业、电力系统等!
二、工作原理
SCS-100T电子汽车衡,被称重物或载重汽车放置于秤台上,在汽车压力重力作用下,SCS系列电子汽车衡秤台将重力通过钢球传递至称重传感器,使传感器弹性体产生形变,贴附于弹性体应变梁上的电子应变计电阻值发生变化,由应变电阻接成的电桥失去平衡,电桥输出与重量数值成比例的电源电压信号,经线性放大器将信号放大,再经A/D转换为数字信号,由微处理机(CPU)对重量信号进行处理后直接显示出重量数值。配置打印机后,即可打印现场记录的称重数据,SCS系列电子汽车衡如果配置计算机可将汽车衡计量数据输入计算机管理系统进行综合管理。汽车衡厂家恒盛高科
三、机械结构
SCS-100T电子汽车衡以3.4×24m(120吨)秤台为例,是由四节3.4×6m秤台及8个称重传感器组成,汽车衡台面上板为12mm厚钢板,竖梁柱为6根,300mm的槽钢,横梁由300mm、δ6mm钢板组成,网格状态。下板为6m特制钢板封底,整体形成箱体结构,增强刚性性能。汽车衡厂家恒盛高科HESNTECH 汽车衡 客服热线:18935180980
SCS-100T电子汽车衡结构功能特点:
1、模块化、标准化、系统化秤台设计,多单元模组组合
2、电子汽车衡自动复位传力结构(恒盛高科)
3、电子汽车衡称重仪表数字显示毛重、净重、皮重
4、车辆动态、欠载和超载等状态数字显示
5、电子数字滤波、自动清零和跟踪
6、电子汽车衡自动去皮、自动清皮
7、键盘设定/校正(恒盛高科)
8、车号、皮重储存,分项累计、总累计量
9、电子汽车衡称重仪表故障自诊断 (恒盛高科)
四、SCS-100T电子汽车衡可增加系统主要功能
1. 电子汽车衡可配接高清车牌识别系统、声光报警大屏系统、轮轴识别系统、地感线圈、光幕等治超外围设施和刷卡、内部核算管理系统;
2. 电子汽车衡软件用户分级管理;(汽车衡厂家恒盛高科)
3. 电子汽车衡留有富裕接口,添加设备可实现源头限载功能;
4. 汽车衡预留接口,可实现下料闸门的控制。
5. 可设置零点自动跟踪;
6. 电子汽车衡称重仪表可设置自动除皮重;
7. 可记忆车号、皮重、货号的记录等,断电时存贮的数据不丢失(对车辆的相关数据进行输入、保存和修改);
8. 不断电时钟;
9. 电子汽车衡可选配上位计算机;
10. 电子汽车衡可配接多种类型的打印机自动记录过磅数据;
11.磅单打印,历史数据的查询及打印;
12.日报表、月报表、年报表及数据自动备份;
恒盛高科HESNTECH 客服热线:18935180980
五、SCS-100T电子汽车衡主要技术指标
电子汽车衡规格型号
SCS-100t电子汽车衡(为例)
1. 电子汽车衡称量值:100T
执行国家标准:GB/T7723-2002
秤台结构形式:四节钢框架结构
秤台台板尺寸:3.4×24m(四节)
上板要求:秤台上板为12mm厚钢板
下板要求:下板为6mm钢板
静态准确度等级:JJG539-97(Ⅲ)级
电子汽车衡分度值:10-20 kg
电子汽车衡安全超载能力:120% F.S
电子汽车衡承重台超载能力:120% F.S
电子汽车衡稳定时间值:≤3s
电子汽车衡电源电压与频率:AC220V(+10%-15%)  50Hz±2%
环境工作温度:秤台-30℃-+65℃  仪表-10℃-+45℃
2.称重传感器规格型号:数字传感器/模拟传感器可选
数量:8只
额定容量:30t
安全过载:150% F.S额定输出30000内码
电子汽车衡数据刷新速率:50次/秒
电子汽车衡蠕变(30分钟):±0.02%F.S
电子汽车衡通讯波特率:9600PBS
电子汽车衡综合精度:±0.02%F.S
温度系数:±0.02%F.S/10℃
电子汽车衡防护等级:IP68
零点输出:±0.1%F.S
推荐输入电压:9-12VDC
传输距离:1200m
传感器制造商:柯力
3称重显示控制仪表:数字称重仪/模拟称重仪可选
电子汽车衡称重仪表标定零点位调整能力:±100%F.S
置零范围变化:开机: ±4% ±10% ±20% ±40% ±100%F.S
自动零点跟踪范围:0.1-9.9d 可选,出厂设置量为1.0d
称量范围:-100% F.S—+100% F.S+9d
单位设定:T、 kg、g可选
非线性: <0.01% F.S
增益漂移:<6ppm/℃
零点漂移:<10 ppm/℃
标定:采用键盘操作完成;具有线性校正、自动角差调整和现场自动修改传感器编号功能
电源 :AC200—240V    49Hz—51Hz
使用温度:-10℃—60℃
储运温度:-25℃—55℃
相对湿度:≤90%RH
预热时间:15分钟
保险丝:500mA
数字式和模拟式对比
数字式 模拟式
安装调试方便快捷;节省时间 安装调试相对比较费时间
RS485方式,传输距离较远 模拟量传输,≤30m
自身可以防作弊 自身无防作弊,要增加外设

六、系统组成
SCS-100T电子汽车衡主要由秤台、接线盒、称重传感器、连接电缆、称重显示器组成,根据客户需求还可以增加红外光幕用于防作弊、轮轴识别器用于识别车辆轴型、打印机、计算机、称重管理软件和不间断电源系统。电子汽车衡还可以选配源头限载设备和多媒体系统等外部设备。恒盛高科
七、产品型号
  SCS-50T电子汽车衡、SCS-60T电子汽车衡、SCS-80T电子汽车衡、SCS-100T电子汽车衡、SCS-120T电子汽车衡
