KL-ZN1(6Kg)智能称重模块使用说明书



第一章 技术特性

  • 1、模块供电电压:12V DC
  • 2、通讯方式:RS232
  • 3、通讯波特率:19200 bps
  • 4、通讯格式:8个数据位,无校验位,1个停止位
  • 5、通讯距离:10米
  • 6、AD转换速度:15次/秒
  • 7、传感器:铝合金10kG
  • 8、工作环境:温度:-10℃~40℃湿度:10%~85%(RH),无冷凝。

第二章 安装连接

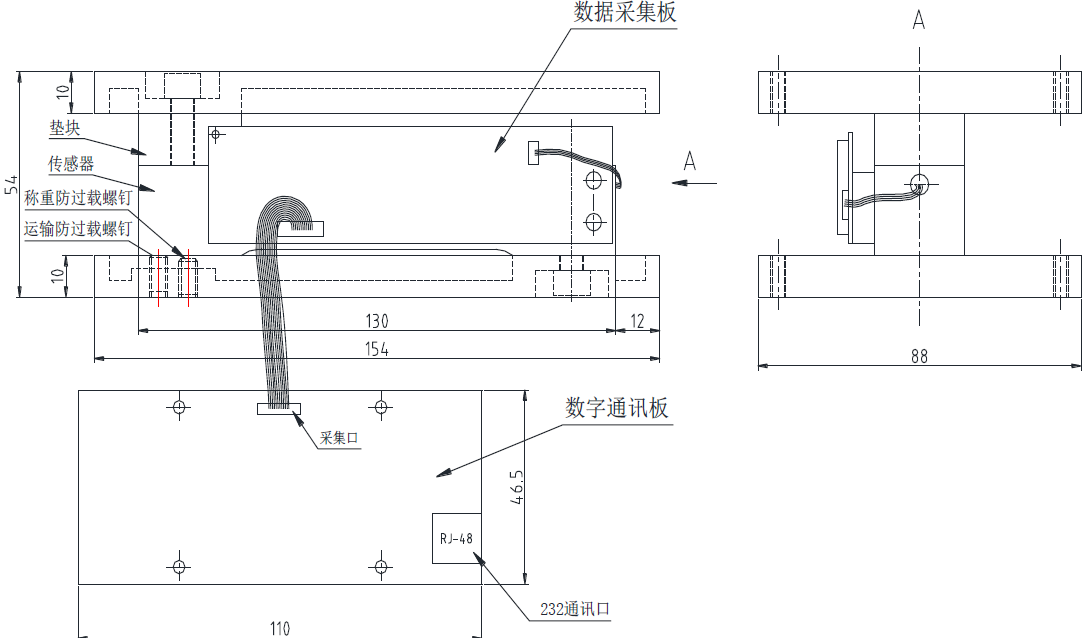

第一节 外形尺寸(单位:毫米)

KL-ZN1(6Kg)智能称重模块安装示意图

注意:安装使用前请先松开运输防过载螺钉。

第二节 电气连接

2.1RJ45-10 引脚定义:

引脚 1 2 3 4 5 6 7 8 9 10
定义 +12v TXD RS232 RXD RS232 GND       GND


注意:本方案只用以上定义的5 个引脚,其它引脚不引出或悬空!

第三章 模块协议

3.1模块协议及使用,详见双方制定的协议,本说明书不做描述。

第四章 出厂默认参数

名称 默认参数
分度值 1
小数点 0
零点跟踪范围 0• 5
手动置零范围 100
开机置零范围 20
满量程 6000
