QS10t-40t型称重传感器

压式称重传感器      桥式称重传感器

柯力 QS 数字 合金钢 称重传感器

  • 品牌:柯力
  • 型号:QS
  • 类型:数字
  • 材质:合金钢

    一、产品介绍

    QS10t~40t型称重传感器模拟传感器工作原理:各系列称重传感器以贴有应变片的弹性体为敏感原件,在外接激励电源后,输出与外加负荷(力)成正比例的信号,它与相应的仪器配套,可广泛用于汽车衡、配料衡、包装秤等各种电子衡器和自动称重系统。此外,还可以选用不同形式的配套仪器,以满足计量、检测、调节及控制等其它应用要求。我公司生产的称重传感器精度高,可靠性好,安装方便,各项性能稳定,具有良好的防尘防潮等措施,可在各种自然环境下正常工作。

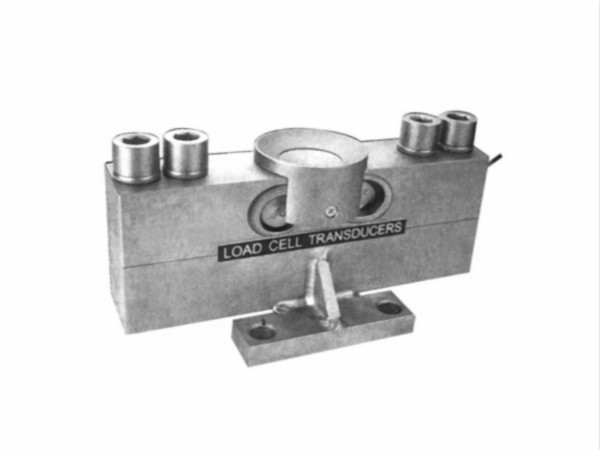

QS10t~40t型称重传感器

    二、QS10t~40t型称重传感器传感器额定载荷

    10t、15t、20t、25t、30t、40t

    三、主要技术单项指标

    灵敏度(2.000±0.002)mv/v
    准确度等级C3及以下级别
    输入电阻(750±10)Ω
    输出电阻(702±5)Ω
    绝缘电阻≥5000MΩ
    浙换2012F123-33
    蠕变(30min)±0.02%F.S
    温度系数±0.02%F.S/10℃
    使用温度范围-10℃~+40℃
    零点输出±1%F.S
    安全过载密封等级IP68
    安全过载150%F.S
    推荐输入电压10VDC~12VDC
    输入电压15VDC

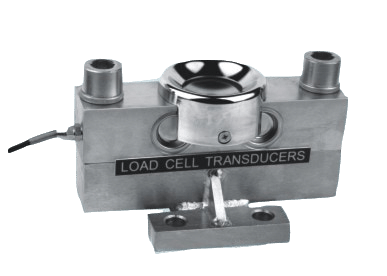

QS10t~40t型称重传感器

    四、QS10t~40t型称重传感器工作原理

   QS10t~40t型称重传感器弹性体采用优质专用金属材料,在应变敏感区域表面上粘贴R1、R2、R3及R4四片(组)应变计,组成惠斯汀电桥,当受外力F作用时,弹性体变形,引起应变计R1、R3受拉伸,电阻值变大;R2、R4受压缩,电阻值减少,使电桥失去平衡,输出与外力F成正比的电压信号。测量电桥由于具有灵敏度高、测量范围宽、电路结构简单、精度高、容易实现温度补偿等优点,因此能很好地满足应变测量的要求。

    五、QS10t~40t型称重传感器结构特性

   QS10t~40t型称重传感器弹性体结构特殊,抗弯、抗扭性好,从而提高传感的自振频率和抗倒、抗偏、抗干扰等特性,传感器安装连接可采用连接构件,安装方便、可靠。

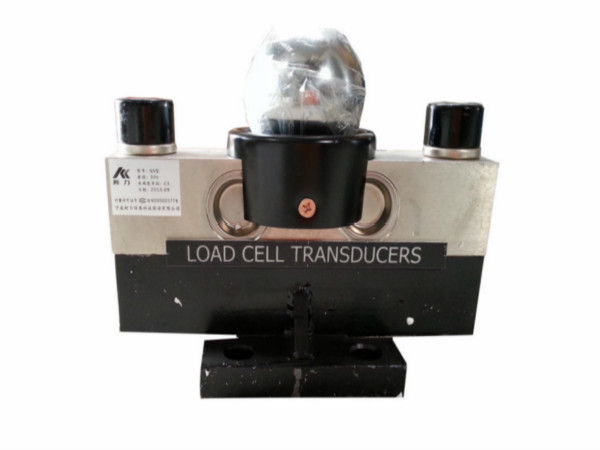

QS10t~40t型称重传感器

    六、QS10t~40t型称重传感器使用注意事项

    1.传感器在使用中尽量远离较高的热源。
    2.在检查传感器绝缘电阻时,兆欧表的电压不能超过100V,
    3.严禁使用摇表测试。
    4.应放置于-10℃~50℃及相对湿度≤85%的环境下,空气中不应含有腐蚀性气体等物质。
    5.设计载入装置及安装时,应保证使用载入力的作用线与传感器的受力轴线重合,使倾斜负载与偏心负载的影响减少。
    6.为了防止化学腐蚀,安装时宜用凡士林涂传感器外表面。
    7.传感器外壳,保护盖板、引线接头、均经密封处理,用户不要擅自打开封装或强拉引线,如发现有故障问题,应记录后送生产厂家检修。
    8.本公司可提供配套的传感器载入联接装置。

    七、电缆芯线色标接线法

电缆芯线色标接线法
