QS-D10t-50t型称重传感器

压式称重传感器      桥式称重传感器

柯力 QS-D 数字 合金钢 称重传感器

  • 品牌:柯力
  • 型号:QS-D
  • 类型:数字
  • 材质:合金钢

一、产品介绍

QS-D10t~50t型称重传感器各系列称重传感器以贴有应变片的弹性体为敏感原件,在外接激励电源后,输出与外加负荷(力)成正比例的信号,它与相应的仪器配套,可广泛用于汽车衡、配料衡、包装秤等各种电子衡器和自动称重系统。此外,还可以选用不同形式的配套仪器,以满足计量、检测、调节及控制等其它应用要求。我公司生产的称重传感器精度高,可靠性好,安装方便,各项性能稳定,具有良好的防尘防潮等措施,可在各种自然环境下正常工作。

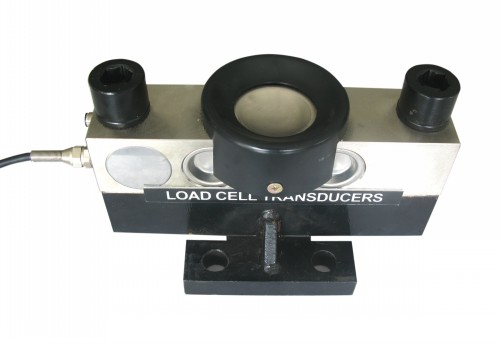

QS-D10t~50t型称重传感器

二、传感器额定载荷

10t、15t、20t、25t、30t、40t、50t

三、主要技术单项指标

模块有较分辨率:100000码
数据刷新速率:50HZ
通讯波特率:9600BPS
准确度等级:±0.02%F.S
蠕变(30min):±0.02%F.S
温度系数:±0.02%F.S/10℃
使用温度范围:-10℃~+40℃
零点输出:±0.1%F.S
安全过载密封等级:IP68
推荐输入电压:9~12VDC
输入电压:20DVC

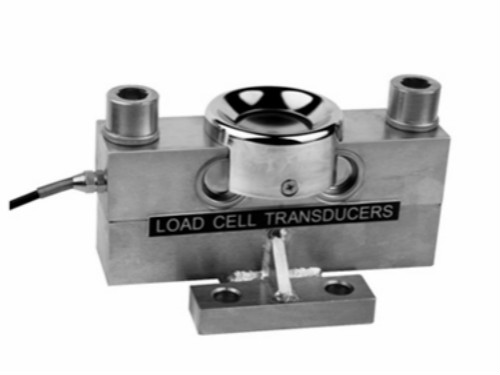

QS-D10t~50t型称重传感器

四、传感器工作原理

QS-D10t~50t型称重传感器传感器弹性体采用优质专用金属材料,在应变敏感区域表面上粘贴R1、R2、R3及R4四片(组)应变计,组成惠斯汀电桥,当受外力F作用时,弹性体变形,引起应变计R1、R3受拉伸,电阻值变大;R2、R4受压缩,电阻值减少,使电桥失去平衡,输出与外力F成正比的电压信号。

五、结构特性

QS-D10t~50t型称重传感器传感器弹性体结构特殊,抗弯、抗扭性好,从而提高传感的自振频率和抗倒、抗偏、抗干扰等特性,传感器安装连接可采用专用连接构件,安装方便、可靠。

六、注意事项

1.传感器在使用中尽量远离较高的热源。
2.在检查传感器绝缘电阻时,兆欧表的电压不能超过100V,
3.严禁使用摇表测试。
4.应放置于-10℃~50℃及相对湿度≤85%的环境下,空气中不应含有腐蚀性气体等物质。
5.设计载入装置及安装时,应保证使用载入力的作用线与传感器的受力轴线重合,使倾斜负载与偏心负载的影响减至最小。
6.为了防止化学腐蚀,安装时宜用凡士林涂传感器外表面。
7.传感器外壳,保护盖板、引线接头、均经密封处理,用户不得擅自打开封装或强拉引线,如发现有故障问题,应送生产厂家检修。
8.本公司可提供配套的传感器载入联接装置。

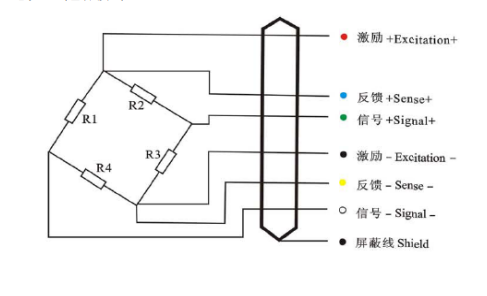

七、电缆芯线色标接线法:
QS-D10t~50t型称重传感器电缆芯线色标接线法
