XK3190-D10称重显示控制器,准确度为III级,采用Σ-Δ转换方式,可存贮1500组车号皮重,201组货号和中英文货物名,100组客户号及中英文客户名,100组数字或中英文备注信息,可贮存1501组称重记录。

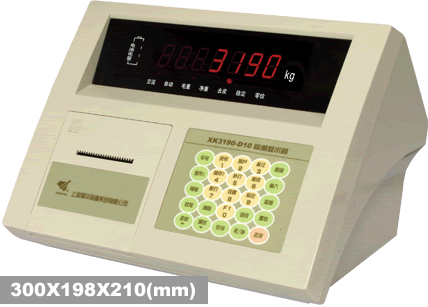

XK3190-D10称重显示控制器

XK3190-D10称重显示控制器
使用说明书

目录

第一章 技术参数1

第二章 安装联接3

一、仪表前功能示意图和后功能示意图 3

二、传感器与仪表的连接 4

三、打印机与仪表的连接 4

四、大屏幕与仪表的连接使用 5

五、串行通讯接口与仪表的联接和使用 7

第三章 操作方法 12

一、参数设置 12

二、称重记录的贮存与打印 18

三、称重记录的查询、删除与查询打印 27

四、仪表文本信息输入与文本信息删除 32

五、其它操作方法 38

第四章 维护保养及注意事项 41

第五章 信息提示 42

一、正常信息提示 42

二、错误操作信息提示 42

三、错误设置信息提示 43

四、元器件故障及排除方法信息提示 43

五、其他信息提示 43

附录 44

附录1:标率打印 44

附录2:称重单格式示例 45

附录3:明细表及统计报表示例 46

附录4:信息对照表示例 48

附录5:打印操作举例 49

附录6:直接输入文本信息举例 53

附录7:计算机可编程信息转换示例 57

附录8:标准国际ASCII码编码表 63



第一章 技术参数
1、型号: XK3190-D10
2、准确度: III级,n=5000
3、模拟部分:
AD转换方式: Σ-Δ转换方式,
zui大转换码: 1600万/次
转换速度: 200次/秒
输入信号范围: -15~30mV
非线性: ≤0.0015%FS
零点温度漂移: ≤0.1uV/℃
供桥电源: DC5V,120mA,可连接8个350Ω传感器或16个700Ω传感器
zui高灵敏度 : 0.5uV/d
传感器: 采用6线制,长线自动补偿
4、显示 7位LED,7个状态指示符,3个电量指示灯
5、键盘
数字键: 0~9
功能键: 25个(10个与数字键复合)
6、时钟 可显示年、月、日、时、分、秒,自动闰年、闰月
精度: ±5s/24h,不受断电影响。
7、大屏幕显示接口
传输方式: 串行输出方式,20mA电流环信号(恒流源输出)
传输格式: 11位二进制数
传输波特率: 600
传输距离: ≤2000米
8、串行通讯接口
传输方式: RS232/RS422(选配)
波特率: 600/1200/2400/4800可选
传输数据格式: 10位二进制数,1位起始位,8位数据位(ASCII码),1位停止位
传输距离: RS232≤30米RS422≤1200米
9、打印接口
(1)可选配面板式汉字微打
微打参数:
a. 打印系统:点阵式(每行96点),采用M-150Ⅱ机头或TpμP-16B机头。
b. 打印用纸:普通白纸,纸宽44.5±0.5mm,厚0.07mm,纸卷外经不大于50mm.
c. 机头寿命:0.5×106行。
d. 色带盒:色带装于可拆卸式色带盒中。
(2)配置标准并行打印接口,可配接ESPONLQ-300K、KX-P1131、KX-P1121等宽行打印机。
10、数据贮存可贮存1500组车号皮重,201组货号和中英文货物名,100组客户号及中英文客户名,100组数字或中英文备注信息,可贮存1501组称重记录。
11、使用环境
电源: AC220V(-15%~+10%)50Hz(±2%);DC6V/10Ah
使用温度: 0℃~40℃
储运温度: -25℃~55℃
相对湿度: ≤85%RH
预热时间: 10~30分钟
保险丝: 0.5A
12、外型: 316×250×170
自重: 约3.5公斤
