　　从称重原理可知，电子皮带秤所测量物料的瞬时流量的大小取决于两个参数，即瞬时流量等于称重传感器测量的承载器上物料负荷值q(kg/m)和测速传感器测量的皮带速度值v(m/s)两个参数相乘所得，即：w(t)=qv



　　皮带秤测速传感器的脉冲信号进入皮带秤称重显示仪表后，通常以3种方式完成与称重传感器信号的相乘运算。第一种方式是测速脉冲信号经整形、放大后转换成0～10V DC模拟信号，并作为称重传感器的供桥电压，在称重传感器内实现乘法运算；第二种方式是测速脉冲信号经整形、放大后转换成模拟(或数字)信号，与称重传感器放大后的模拟(或数字)信号在专用的乘法器里进行乘法运算；第三种方式是测速脉冲信号整形后直接作为显示仪表中累加器的触发信号，每接受一个测速脉冲信号，累加器就对称重传感器的输入信号进行一次采样，皮带速度越快，累加器采样的次数越多，采样值不断累加，因而以数字方式实行了乘法运算。



　　电子皮带秤常用测速传感器类型，目前主要有磁阻脉冲式、光电脉冲式两类。模拟式测速发电机式测速传感器早已不再使用，取而代之的是上述两种输出脉冲信号的数字式测速传感器。



　　1. 磁阻脉冲式测速传感器



　　磁阻脉冲式测速传感器中，线圈和磁铁部分都是静止的，与被测件连接而运动的部分是用导磁材料制成的，当转动件转动时，改变了磁路的磁阻，因而改变了贯通线圈的磁通，在线圈中产生了感生电势。磁阻脉冲式测速传感器从结构上看有开磁路和闭磁路两种。



　　在 一个П型永久磁铁上装有两个相互串联的感应线圈，滚轮与皮带直接摩擦旋转并带动等分齿轮旋转。当等分齿轮的凸起部分与磁极相对时，回路磁通zui大，当等分齿 轮的凹陷部分与磁极相对时，回路磁通zui小，感应线圈上便感应随磁通变化的感应电压。感应电压变化的频率f与皮带速度v成正比。这种测速传感器结构简单，但输出信号幅度小。



　　当皮带运行时，通过摩擦使滚轮旋转，并带动转子磁杯转动，转子磁杯及定子磁杯相对安装，其圆周端面上都均匀地铣出多个齿槽。当两个磁杯的凸齿相对时，磁通zui大，当两个磁杯的凸凹齿相对时，磁通zui小，从而在线圈中感应出随磁通而变化的感应电压。



　　闭磁路测速传感器结构较复杂，但密封性能好，输出信号幅值大。磁阻脉冲式测速传感器用于高转速测量时，因磁路磁滞影响，使线圈中感应电压太小而不易测量。

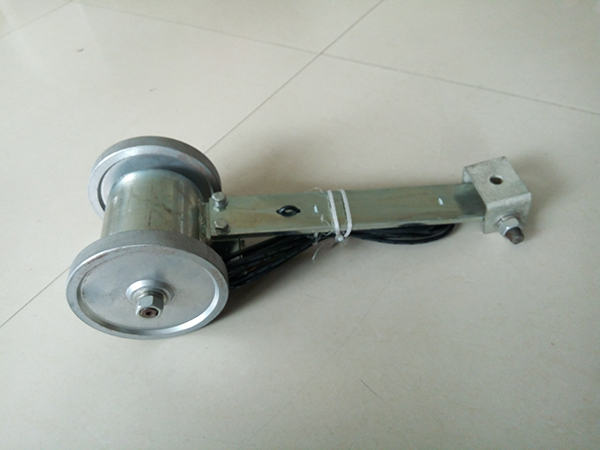

　　如CDPD磁电脉冲式测速传感器





　　2. 光电脉冲式测速传感器

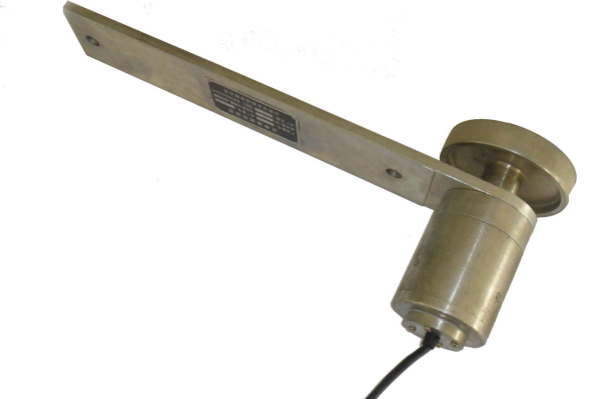

　　光电脉冲式测速传感器由装在输入轴上的开孔圆盘、光源、光敏元件等组成。当圆盘转到某一位置时，由光源发射的光通过开孔圆盘上的孔照身到光敏元件上，使光敏元件感光，产生一个电信号。圆盘上的孔可以是1个或多个，取决于设备要求的脉冲数。如GS-150光电脉冲式皮带秤测速传感器






　　以上就是关于电子皮带秤常用测速传感器类型的介绍，包括：磁阻脉冲式皮带秤测速传感器和光电脉冲式皮带秤测速传感器。以上内容整理自互联网，如有错误，欢迎指正。
