　　LC100系列皮带秤仪表产品介绍：

　　LC100系列皮带秤仪表被设计用于诸如皮带秤、螺旋秤等连续累计自动衡器专用仪表，并严格按照Q/140000LC001-2007《LC100称重显示控制器》企业标准研制生产。

　　LC100系列皮带秤仪表产品型号：

　　LC100-P皮带秤仪表、LC100-PK皮带秤仪表、LC100-B皮带秤仪表、LC100-BD皮带秤仪表、LC100-B4皮带秤仪表、LC100-B4K皮带秤仪表、LC100-BD4K皮带秤仪表

• 　　1.LC100-P皮带秤仪表：计量型仪表；外形盘装，外型小巧，嵌入于控制柜中；配置有485通讯接口
• 　　2.LC100-PK皮带秤仪表：配料控制型仪表；外形盘装，外型小巧，嵌入于控制柜中；配置有485通讯接口

　　1路模拟量输入(0~5V/0~10V/4~20mA(默认))
　　2路模拟量输出(~5V/0~10V/4~20mA(默认))
　　3路继电器开关量输出(负载力强)
　　1路光耦开关量输出（高速负载力弱）
　　4路开关量输入

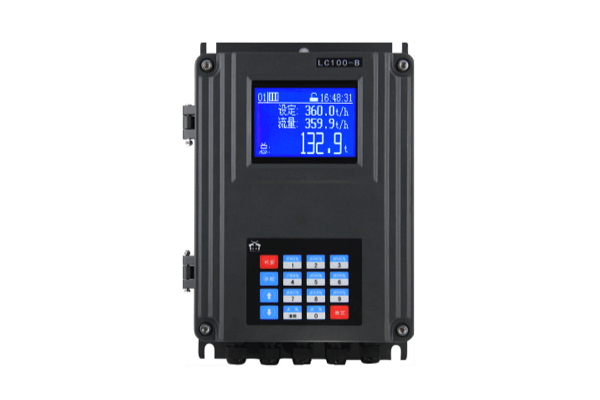

• 　　3.LC100-B皮带秤仪表：计量型仪表；外形壁挂式，壳体坚固，防尘防水设计，挂于墙面
• 　　4.LC100-BD皮带秤仪表：计量型仪表；外形壁挂式，壳体坚固，防尘防水设计，挂于墙面；配有嵌入式打印机
• 　　5.LC100-B4皮带秤仪表：计量型仪表；外形壁挂式，壳体坚固，防尘防水设计，挂于墙面；配置有485通讯接口
• 　　6.LC100-B4K皮带秤仪表：配料控制型仪表；外形壁挂式，壳体坚固，防尘防水设计，挂于墙面；配置有485通讯接口

　　1路模拟量输入(0~5V/0~10V/4~20mA(默认))
　　2路模拟量输出(~5V/0~10V/4~20mA(默认))
　　3路继电器开关量输出(负载力强)
　　1路光耦开关量输出（高速负载力弱）
　　4路开关量输入

• 　　7.LC100-BD4K皮带秤仪表：配料控制型仪表；外形壁挂式，壳体坚固，防尘防水设计，挂于墙面；配有嵌入式打印机；配置有485通讯接口

　　1路模拟量输入(0~5V/0~10V/4~20mA(默认))
　　2路模拟量输出(~5V/0~10V/4~20mA(默认))
　　3路继电器开关量输出(负载力强)
　　1路光耦开关量输出（高速负载力弱）
　　4路开关量输入

　　LC100系列皮带秤仪表产品技术参数：

项目		技术指标
—般规格	电源范围	AC187~242V,50HZ
	功率	<20W
	电源保险丝容量	250V,0.5A
	温度范围	-10~40℃
	相对湿度	<90%RH
	外形尺寸	壁挂箱体尺寸：247X308X90mm(宽X高X厚）
	重量	0.1kg
	环境防护能力	壁挂仪表防护能力不低于IP62级
	累计量显示范围	0~999999t，0~999999Kg
	校准时累计量分度值	0.1kg
	瞬时流量显示范围	0~9999t/h，0~9999Kg/h
	静电放电	接触放电：6kV(试验等级为3级）
电磁兼容	电快速瞬变脉冲群	电源端口：电压峰值：4kV(试验等级为2级）
		信号线端口：电压峰值：1kV(试验等级为1级）
	抗电磁场福射	频率：80MHz至1000MHz
		场强：3V/m(试验等级为2级）
		调制：80%调幅，1kHz正弦波
重量信号	非线性误差	<0.03%F.S
	传感器激励电压/电流	DC10V，150mA,可连接8个350Ω的传感器
	输入信号范围	0~30mV
	A/D内码	100000(20mV)
	A/D转换速率	100次/秒(典型值，可设置其它速率）
	仪表灵敏度	0.2μV/d
	线缆长度	模拟传输500m(Max.RVVP6x0.5mm²)
速度信号	速度传感器类型	1:NPN集电极开路光电式
	速度传感器电压/电流	DC12V,50mA(Max)
	频率范围	1~2000Hz
	信号电压幅度	>4V(峰-峰）
	最大信号电压幅度	60V(峰-峰）
	滞后电压	±0.3V
	线缆长度	模拟传输500m(Max.RVVP3x0.5mm²)
串行通讯	数量	1路（RS232或RS485可选择）
	隔离电压	光电隔离1000VDC(Min.)(适用于RS485)
	抗雷击能力	10/700us,8KV雷击测试(适用于RS485)
	抗静电能力	+-6KV接触放点,+-8KV气隙放电(适用于RS485)
	通讯接口	1:RS232(标配) 2:RS485(选配RS485通讯板)
	通讯协议	1:ModBusRTU 2:定制用户协议
	波特率	600,1200,2400,4800,9600,19200,38400,57600,115200
	通讯距离	RS232:25m
