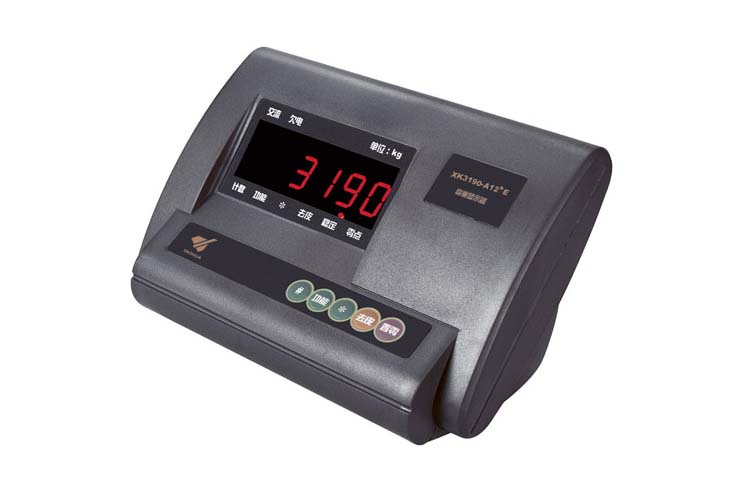

耀华XK3190-A12+E称重仪表

耀华XK3190-A12+E称重仪表

  耀华XK3190-A12+E称重仪表产品功能



  1.高精度AD转换,可读性达1/30000;



  2.调用内码显示方便,替代感量砝码观察及分析允差;



  3.特殊的软件技术,增强系统的抗振动能力;



  4.零位跟踪范围、置零(开机手动)范围、可分别设置;



  5.数字滤波的速度、幅度以及稳定的时间可设置;



  6.附带称重计数功能,单件重量有断电保护;



  7.可随机充电,具有欠压指示及保护装置;



  8.随机配置6V4AH免维护蓄电池;



  9.选配RS-232通讯口,波特率可选,通讯方式可选;



  10.选配20mA电流环大屏幕通讯口;

耀华XK3190-A12+E称重仪表

  耀华XK3190-A12+E称重仪表产品参数:



  AD转换方式:∑-△转换方式



  AD转换速率:20次秒



  最大AD转换数:20bit



  输入信号范围:-10mV~15mV



  输入灵敏度:≥1μVe



  传感器供桥电源C5V;l≤150mA



  连接传感器个数可接4个350Ω的传感器



  传感器连接方式:4线制



  检定分度数:3000



  最大外分度数:30,000



  最大内分辨率:300,000



  分度值:1/25/10/20/50可选



  显示方式(A12):6位LCD液晶,6个状态指示符



  显示方式(A12E):6位LED数码管,6个状态指示符



  显示范围:-2000~150000(e=10)



  大屏幕接口(选配)



  信号输出方式:串行输出



  信号:电流环信号



  波特率:600



  传输距离:电流环信号≤100米



  串行通讯接口(选配)



  标准配置:RS232C



  波特率:12002400/4800/9600可选



  通讯方式:自动连续方式指令方式



  传输距离:RS232C≤30米



  交流供电电源:AC187~242V;49~51Hz



  直流供电电源:内置蓄电池DC6V4AH

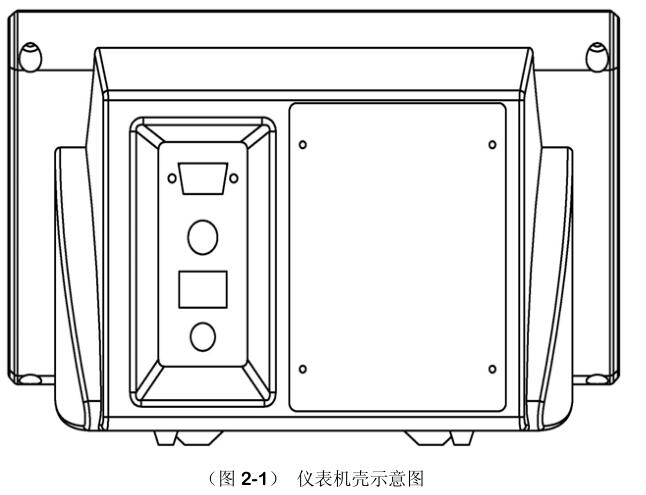

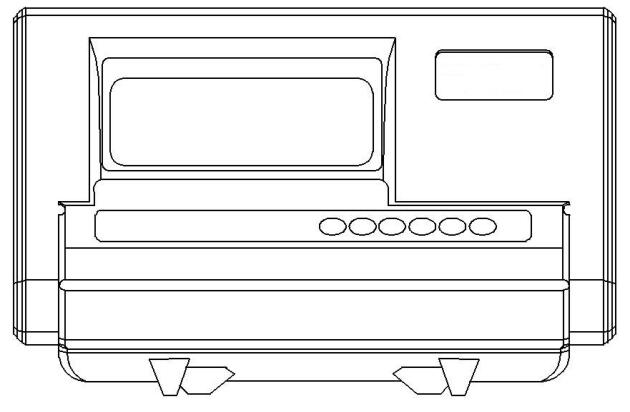

  耀华XK3190-A12+E称重仪表外观示意图

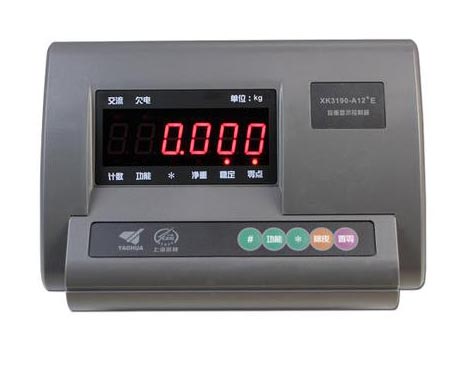

耀华XK3190-A12+E称重仪表外观
耀华XK3190-A12+E称重仪表

  耀华XK3190-A12+E称重仪表键盘功能



  1.【#】:开机自检时长按此键进入标定模式。



  2.【功能】:在称重状态时,按此键大于5秒,进入用户设置模式。



  按此键小于5秒,进入计数状态。



  3.【*】:在计数状态时,按此键进入取样样本数输入状态。



  4.【除皮】:在称重状态时,按此键除皮重。



  5.【置零】:在称重状态时,按此键重量显示为零。



  6.【开/关】:在关机状态时,按此键开机,在开机状态,按此键关机。(A12E无此键)



  耀华XK3190-A12+E称重仪表与称重传感器的联接



  1.称重传感器的连接采用9芯插头座。图2-3标注了各引脚的意义。



  2.仪表出厂默认配置为四线制接法,即仪表内部的9芯传感器接头处短接1脚(V-)和2脚(S-),短接6脚(V+)和7脚(S+)。



  若传感器连线较长(>3米),为确保仪表计量性能,请使用六线制接法,即将仪表内部9芯传感器接头处的短接焊点去除,用6芯屏蔽电缆连接传感器和仪表。



  ▲!传感器与仪表的联接必须可靠,传感器的屏蔽线必须可靠接地。联接线不允许在仪表通电的状态下进行插拔,防止静电损坏仪表或传感器。传感器与仪表的联接必须可靠,传感器的屏蔽线必须可靠接地。联接线不允许在仪表通电的状态下进行插拔,防止静电损坏仪表或传感器。



  ▲!传感器和仪表都是静电敏感设备,在使用中必须切实采取防静电措施,严禁在秤台上进行电焊操作或其他强电操作;在雷雨季节,必须落实可靠的避雷措施,防止因雷击造成传感器和仪表的损坏,确保操作人员的人身安全和称重设备及相关设备的安全运行。

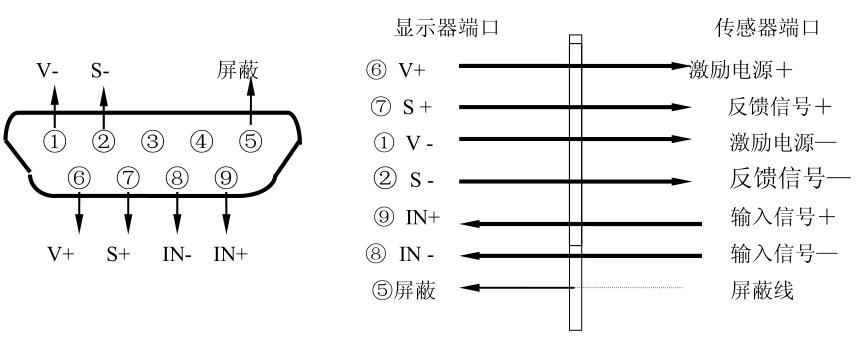

  耀华XK3190-A12+E称重仪表传感器连接图

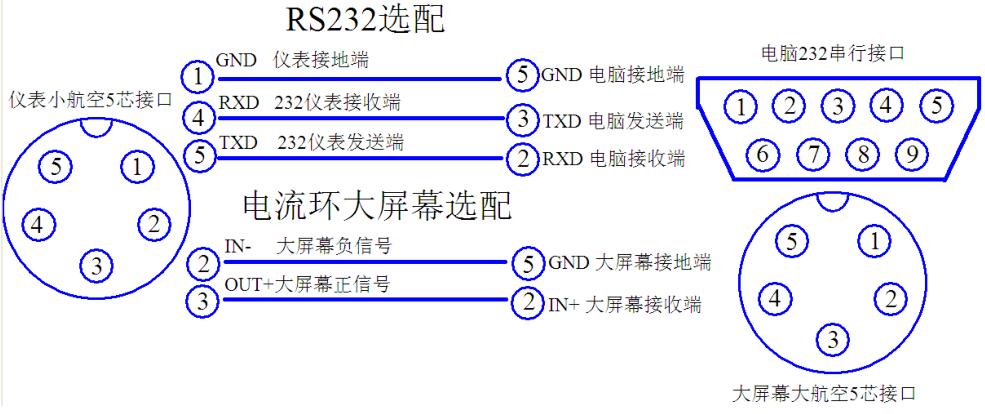

  耀华XK3190-A12+E称重仪表与电脑及大屏幕的连接图

  耀华XK3190-A12+E称重仪表与大屏幕的联接



  大屏幕信号为20mA恒流的电流环信号,以二进制码串行输出,波特率为600。



  仪表大屏幕输出引线与大屏幕显示器联接必须准确无误,倘若联接错误,将损坏仪表输出端口或损坏大屏幕显示器输入端口,甚至可能严重损坏仪表和大屏幕显示器,要求使用配套的专用联接线。



  耀华XK3190-A12+E称重仪表串行与通讯接口的联接(可选功能)



  通讯接口输出引线与计算机联接必须准确无误,倘若联接错误,将损坏仪表输出端口或计算机通讯输入端口,甚至严重损坏仪表和计算机及相应的外部设备。进行计算机通讯须具备必要的计算机技术和程序编制能力,须由专业技术人员参与或指导。非专业人员请不要随意联接。
