美国Tedea model 1022称重传感器

美国Tedea model 1022称重传感器产品介绍

Tedea model 1022称重传感器是薄型的单点称重传感器，高度仅为22mm。其量程范围为6.6磅到77.1磅（3千克到35千克）。配有19.7英寸（500毫米）称重传感器电缆。
3至150 kg的1022称重传感器支持OIML R60（4000d）认证，20至150 kg的称重传感器支持OIML R60（6000d）认证，3至100 kg支持NTEP（5000d）认证。对于危险环境中，可提供ATEX认证的称重传感器。

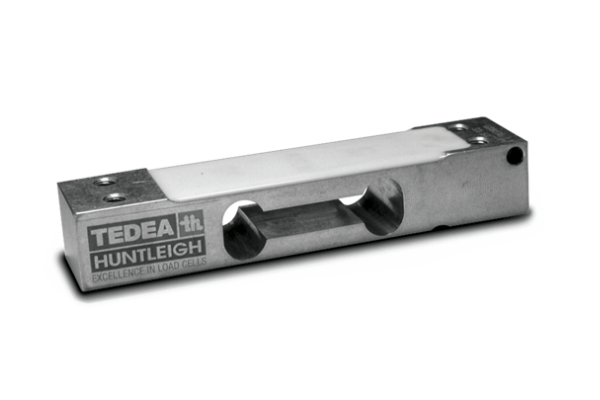

Tedea model 1022称重传感器

美国Tedea model 1022称重传感器技术参数

参数 值 单位
额定量程-R.C.(Emax) 3, 5, 7, 10, 15, 20, 30, 35, 50, 100, 150, 200*** kg
NTEP/OIML 认证 NTEP 不支持 C3* C4
分度值 (n) 5000 1000 3000 4000
Y — Emax/Vmjn 10000 1400 6000 10000 Maximum available
输出电压 2 mV/V
输出误差 0.2 ±mVA/
零点平衡 0.1 +mVA/
蠕变（30min） 0.01 0.05 0.017 0.0125 ±% of applied load
综合误差 0.02 0.03 0.02 0.015 ±% of rated output
零点温度影响 0.014 0.01 0.0023 0.0014 ±% of rated output/°C
灵敏度温度影响 0.001 0.003 0.001 0.00075 ±% of applied load/°C
线性误差 0.0057 0.0085 0.0057 0.0042 ±% of rated load/cm
额定温度 -10 to +40 °C
工作温度范围 -30 to +70 °C
安全负载 150 % of R.C.
极限负载 300 % of R.C.
额定激励电压 10 Vdc or Vac rms
最大电压 15 Vdc or Vac rms
输入阻抗 415±15 Ohms
输出阻抗 350±3 Ohms
绝缘电阻 >2000 Mega-Ohms
电缆长度 0.5 m
电缆类型 4线制或6 线制, PVC 标准
材质 铝
密封等级 IP66
额定扭矩 ≤30kg：7.0
≥30kg：10.0		 N*m

美国Tedea model 1022称重传感器外形尺寸

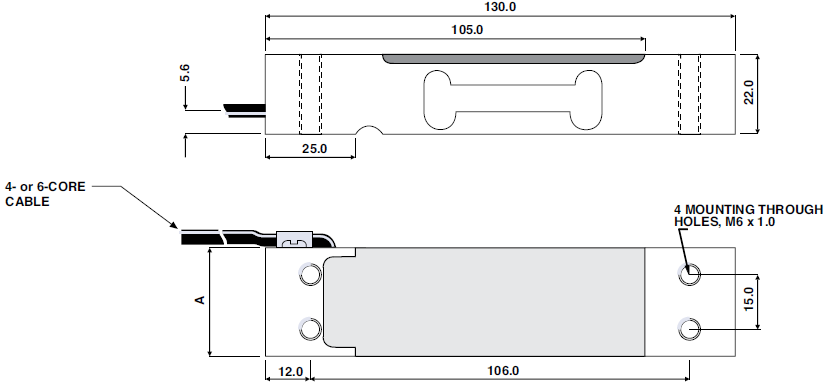

Tedea model 1022称重传感器尺寸
量程 A
3, 5, 7 kg 25.4
10, 15, 20, 30, 35, 50, 75 kg 30
35, 100, 150, 200 kg 40
