美国Tedea model 1042称重传感器

美国Tedea model 1042称重传感器产品介绍

Tedea model 1042称重传感器是单点式称重传感器,可直接安装于称重平台。Tedea model 1042称重传感器的量程范围为2.2磅到220.5磅(1千克到100千克)。配有10英尺(3.1米)的称重传感器电缆。

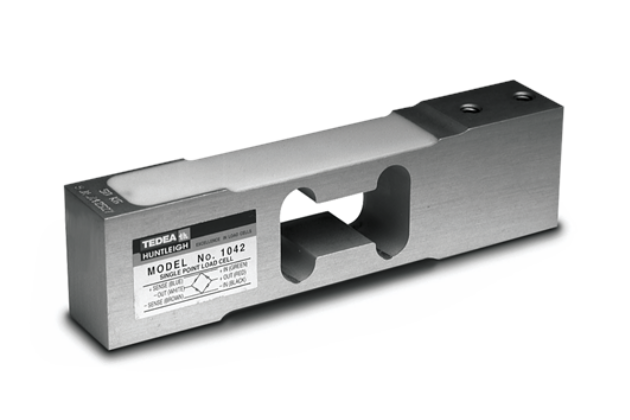

Tedea model 1042称重传感器

美国Tedea model 1042称重传感器产品参数

参数 单位
额定量程-R.C.(Emax) 1(1), 3, 5, 7, 10, 15, 20, 30, 50, 75, 100, 150(1), 200(1) kg
NTEP/OIML 认证 NTEP 不支持 C3(2) C6(3)
分度值 (n) 5000 1000 3000 6000(4)
Y — Emax/Vmjn 10000 1400 6000 10000 Maximum available
输出电压 2 mV/V
输出误差 0.2 ±mVA/
零点平衡 0.1 +mVA/
蠕变(30min) 0.01 0.05 0.017 0.0083 ±% of applied load
综合误差 0.02 0.03 0.02 0.01 ±% of rated output
零点温度影响 0.014 0.01 0.0023 0.0014 ±% of rated output/°C
灵敏度温度影响 0.001 0.003 0.001 0.00058 ±% of applied load/°C
线性误差 0.0042 0.0074 0.0049 0.0024 ±% of rated load/cm
额定温度 -10 to +40 °C
工作温度范围 -30 to +70 °C
安全负载 150 % of R.C.
极限负载 300 % of R.C.
额定激励电压 10 Vdc or Vac rms
最大电压 15 Vdc or Vac rms
输入阻抗 415±20 Ohms
输出阻抗 350±3 Ohms
绝缘电阻 >2000 Mega-Ohms
电缆长度 1(5) m
电缆类型 6 线制, PVC 标准
材质
密封等级 IP66
额定扭矩 ≤30kg:7.0 N*m
≥30kg:10.0
(1) 1 kg and 200 kg 不支持OIML认证, 150 and 200 kg 不支持 NTEP认证
(2) 50% utilization.
(3) 60% utilization.
(4) 6000 divisions from 20 kg to 100 kg.
(5) 选配: 4 线制电缆,长度不同,电缆入口为侧面

美国Tedea model 1042称重传?感器产品尺寸

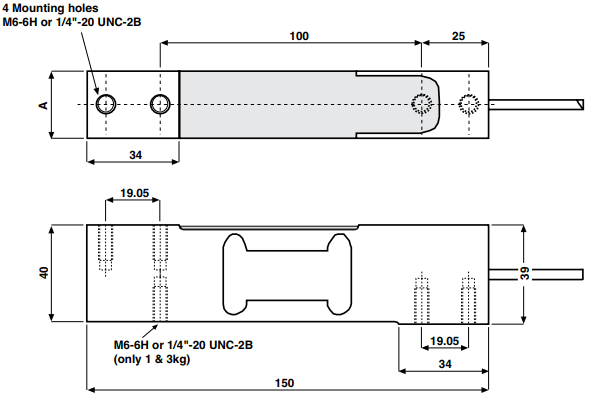

Tedea model 1042称重传感器外形尺寸
量程kg/mm A
1-30 20
50-100 25.4
