ICS-800-XF防爆皮带秤

ICS-800-XF防爆皮带秤概述:

ICS-800-XF防爆皮带秤,先后取得了防爆认证和MA认证,是新型煤矿等井下皮带运输本安计量监控设备,能适应恶劣的井下工业现场,可在煤尘、瓦斯等环境中工作。

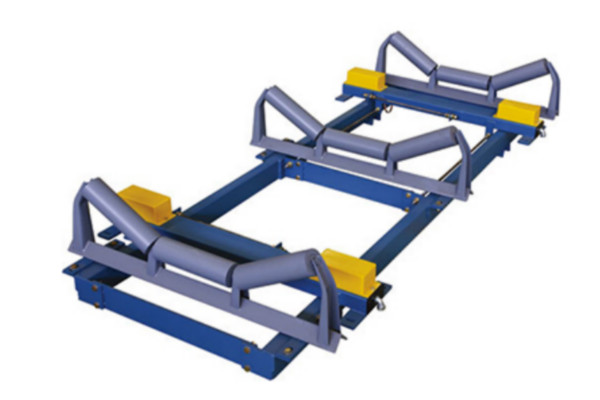

ICS-800-XF防爆皮带秤



ICS-800-XF防爆皮带秤的皮带宽度为800mm(其他型号宽度有:500mm,1000mm,1200mm,1500mm,如需定制,可联系恒盛高科),主要由ICS-220J型矿用信息传输接口、GZD300称重传感器、GSD4速度传感器、KWD127/5矿用隔爆兼本安型直流稳压电源、ICS-5F矿用井下信息传输分站、Coax180RJ11M2-F线路避雷器以及称重显示控制器组成。其中矿用信息传输接口、通信线路避雷器和称重显示控制器位于井上,其它部件均位于井下。设备配备表如下:

ICS-800-XF防爆皮带秤功能特点:

  • 1.该产品取得防爆煤安认证,可以适应井下恶劣环境。
  • 2.采用多托辊秤架结构,减小了边界效应误差,测量精度更高。
  • 3.采用全悬浮式秤架结构,减小了皮带跑偏和物料偏载误差。
  • 4.秤架部分精心加工处理,减小了皮带张力变化误差。
  • 5.传感器供桥电压稳定到现场,消除了线路电阻随温度变化引入的误差。

ICS-800-XF防爆皮带秤产品参数:

产品型号 ICS-800-XF
系统准确度等级 +/-0.5%,+/-1%,+/-2%
称量范围 1~2400t/h,此范围以外可定制。
皮带宽度 800mm,此范围以外可定制。
皮带速度 0.8~4m/s,也可适应于更低速秤体要求。
皮带机倾角 符合国家计量检定规程JJG195—2002规定要求。
<6℃ (特殊物科《/=10℃)
称重传感器 GZD系列称重传感器
ICS电子皮带秤选用的称重传感器为电阻应变片拉式(压)力传感器
(1)输入信号范围 0~25mV,也可增大测量信号范围。
(2)传感器供桥电源 DC10V,300mA。
(3)电源电压 AC187~242V       49~51HZ
(4)保险丝 2A
(5)仪表外形尺寸 横向宽×竖高×深  390×144×322
表盘开孔尺寸 横向宽×竖高      393×146
仪表前框尺寸 横向宽×竖高×厚  404×156×21
盘装显示器 XK3208-A6称重显示控制器
台式显示器 XK3208-A5称重显示控制器
盘装显示器和台式显示器可选;盘装时,仪表的入深空间应大于400mm。
使用温度 秤架  -20~50℃
称重显示器 0~40℃
速度传感器 GSD4防爆测速传感器
秤架结构 多托辊,全悬浮结构

ICS-800-XF防爆皮带秤工作环境:

  • 1.环境温度:0℃~+40℃
  • 2.环境湿度:≤95%(25℃)
  • 3.环境大气压:80KPa~110KPa
  • 4.在不具有易燃易爆性气体混合物的安全场所
  • 5.无显著摇动和剧烈冲击振动的场所
  • 6.最恶劣的储运条件:-40℃~+60℃
  • 7.电源波动范围:85%~110%
