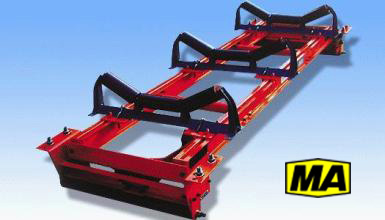

ICS-1000-XF防爆皮带秤



矿用防爆皮带秤 恒盛高科 客服热线:18935180980.jpg

ICS-1000-XF矿用防爆皮带秤是井下皮带运输安全计量监控设备,产品主要由矿用信息传输接口、GSD300称重传感器、GZD4速度传感器、本安电源、ICS-5F矿用本安分站、线路避雷器以及XK3208-A6称重显示控制器组成。其中矿用信息传输接口、通信线路避雷器和XK3208-A6称重显示控制器位于井上的安全区,其它部件均位于含有爆炸性气体和粉尘的煤矿井下。

  工作原理

ICS-1000-XF矿用防爆皮带秤的背重承受装置是悬浮式的,由多组GZD300型称重传感器将秤架悬挂在固定的钢梁上,物料重量在传感器中转化为0~10mV的电压信号,通过传输媒介送到矿用井下信息传输分站中经处理后由远传芯片传输,经避雷器后送到监控机房的矿用信息传输接口。科技引擎 恒盛创馨!

物料输送皮带的行走速度由GSD4型速度传感器测出,速度传感器的轮压在回程皮带上。当轮子转动时,切割磁力线产生电压脉冲,脉冲串接入分站经处理后由远传芯片传输,经避雷器送到矿用信息传输接口。井下的矿用传输分站由矿隔爆兼本安电源箱供电。电源的防爆等级为Exd[ib]I,可用于含爆炸气体和粉尘的煤矿井下。

ICS-1000-XF矿用防爆皮带秤的井上部分为线路避雷器,传输接口。矿用信息传输接口通过232接口与称重仪表连接。在监控中心集中监测井下各工作的产煤数量,井下各部分为本安防爆类型,可满足煤矿防爆要求。恒盛高科Hesn Tech 客服热线:18935180980

ICS-1000-XF矿用防爆皮带秤功能及特点

1.ICS-1000-XF矿用防爆皮带秤,该产品取得MA防爆认证,可以适应井下高瓦斯环境。

2.采用多托辊秤架结构,减小了边界效应误差。

3.采用悬浮式秤架,减小了物料偏载和皮带跑偏误差。

4.秤架部分精心加工处理,减小了皮带张力变化误差。

5.传感器供桥电压稳定到现场,消除了线路电阻随温度变化引入的误差。

6.重显示器功能完备,可满足不同用户要求:

(1) 系统以ARM9 MCU为核心构建,为整机的高性能奠定了基础。

(2) 触摸屏操控。

(3) 严密的用户权限管理。

(4) 可存储大量的数据。

(5) 可查看历史产量曲线。

(6) 可查看产量数据上传历史。

(7) 可查看报警信息。

(8) 手动/自动方式调零。

(9) 定长/定时方式调零。

(10) 挂码校验/标定。

(11) 实物校验/标定。

(12) 低功耗。

(13) RS485、RS232及以太网通讯接口。

(14) 设备运行状态监视。

(15) 重量和速度内码监视。

(16) 可通过网络上传数据。
