SB动载称重模块安装使用说明书

 技术帮助     |      2018-09-20

一、SB动载称重模块功能特点

SB动载称重模块

1) 自稳定承压头设计,始终保持正确的加载位置,称重重复性好 ;

2) 配备可调式水平限位螺栓;

3) 维护方便,节约停机维护时间;

4) 适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制;

5)接地装置,保护传感器免受电源浪涌冲击;

二、SB动载称重模块安装

1、四只传感器安装方式

(1)此安装结构紧凑,不需要安装其他配件;

(2)顶板上三个限位装置,做到控制秤台的水平移动;

(3)在采用四只模块的标准安装方式中,其中两只模块是三面限位,另外两只模块只在端部限位,通过这种方法使大部分水平冲击力都化解在传感器顶部。

SB动载称重模块安装

2、现场安装注意事项

安装前请检查基础状况:各安装点平面落差控制在3 mm以内,同一基础面水平度应控制在1mm/ m以内,基础承载能力要求大于传感器的量程。

SB动载称重模块安装

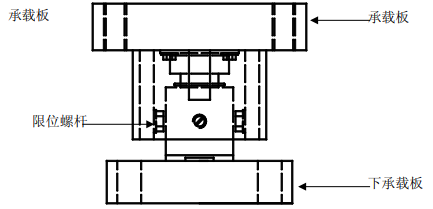

1)模块安装完毕请将限位螺杆和螺母松开;2)螺母向下松开与螺母A并合与下承载板拧紧,同时螺母上垫圈落下,使承载器能自由晃动。3)电缆色标电缆色标(常规传感器线标,主要以合格证线标为准)

+激励 -激励 +反馈 -反馈 +信号 -信号 屏蔽
绿 粗黑


4、容器与管道的连接:

容器与管道连接有多种方式(参考下图),统称为软连接。可根据用户现场的使用状况设计不同的软连方式。

SB静载称重模块容器与管道连接方式

管道连接图

1)A图为柔性软管连接;2)B图为U型性软管连接;3)C图为波纹管连接;4)DE图为套管连接;

为了保证电子容器称重的准确度,必须根据管道内输送物质的化学特性,选择不同的软连方式。(A、B、C)图用于非挥发性液体,(D、E)图用于挥发性液体。

为保证电子容器的计量性能以下条件:

a.容器本身不受任何外力影响能自由晃动;b.管道与容器选用软连接

注:设备调试过程中,若出现角差偏差过大、仪表回零较差、砝码加载后重量值偏小或无变化,请检查模块限位部分有无卡死或轻微摩擦影响;检查设备外围硬件连接有无外力影响,例如:管道的死连接对称重的影响。
