柯力SB称重传感器

单点式称重传感器

柯力 SB 数字 不锈钢 称重传感器

  • 品牌:柯力
  • 型号:SB
  • 类型:数字
  • 材质:不锈钢

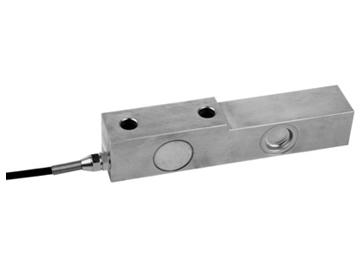

柯力SB传感器

柯力SB称重传感器产品参数:

额定载荷 0.3、0.5、1、2、3、5、7.5、8、10、15、20、25t
准确度等级 C2~C3
灵敏度 (2.000±0.002)mV/V
线性误差 ±0.03%F.S
滞后误差 ±0.03%F.S
蠕变(30min) ±0.02%F.S
零点温度影响 ±0.02%F.S/10℃
灵敏度温度影响 ±0.02%F.S/10℃
输入阻抗 (400±20)Ω
输出阻抗 (352±3)Ω
绝缘电阻 ≥5000MΩ
额定温度 -10℃~+40℃
工作温度范围 -30℃~+70℃
安全负载 150%F.S
破坏负载 250%F.S
额定激励电压 10~12VDC
密封等级 IP66(0.3~0.5t);IP67(1t~25t)
材料 合金钢,不锈钢
电缆长度 2.6m(0.3~2t);3.5m(3t)
5.2m(5~8t);7m(10t);12m(15~25t)

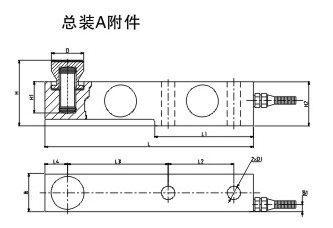

柯力SB称重传感器总装A附件:

柯力SB称重传感器总装A附件
额定载荷(t) 0.3,0.5,1,2,3 5,7.5, 8 10 15, 20, 25
尺寸(mm) L 203 235 279 318
L1 95 110 133 153
L2 64 66 82 89
L3 98 124 140 159
L4 22 22 32 38
B 36.6 48 60 70
H 58 81 128 144
H1 30.5 30 20 24
H2 43 52 67 82.5
B1 7 7 8.5 95
D Φ35 Φ42 Φ57 Φ70
D1 Φ13 Φ21 Φ28 Φ34

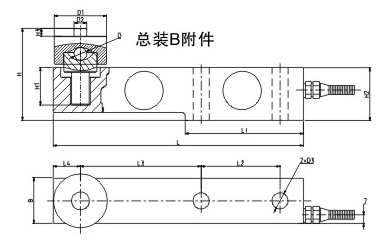

柯力SB称重传感器总装B附件:

柯力SB称重传感器总装B附件
额定载荷(t) 0.3,0.5,1,2,3 5,7.5,8
尺寸(mm) L 203 235
L1 95 110
L2 64 66
L3 98 124
L4 22 22
B 36.6 48
H 79 104
H1 30.5 30
H2 43 52
H3 9 10
D Φ16 Φ25
D1 Φ44 Φ52
D2 Φ15 Φ21
D3 Φ13 Φ21

柯力SB称重传感器总装C附件:

柯力SB称重传感器总装C附件
额定载荷(t) 0.3,0.5,1,2,3 5,7.5,8
尺寸(mm) L 203 235
L1 95 110
L2 64 66
L3 98 124
L4 22 22
B 36.6 48
H 68.5 102
H1 30.5 30
H2 43 52
H3 8.5 10
D Φ16 Φ25
D1 Φ29 Φ37
D2 Φ15.5 Φ21.5
D3 Φ13 Φ21
