ZSW-D型F称重传感器

一、ZSW-D型F称重传感器简介

ZSW-D型F称重传感器为数字称重传感器,具有安装方便、结构紧凑、互换性强、称量精度高、稳定可靠等优点。ZSW-D型F称重传感器主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。由数字传感器、承载压头、防尘罩(适用于G型)、包装箱等部分组成。
ZSW-D型F称重传感器

二、ZSW-D型F称重传感器参数

项目 参数
量程 20t、30t、40t、50t、60t
精度等级 OIML R60 C3
蠕变 0.015%F.S/30min
输出温度影响 0.01%F.S/10℃
零点温度影响 0.012%F.S/10℃
温度补偿范围 -10℃~+40℃
使用温度范围 -30℃~+70℃
供电电压 7~15V DC
通讯波特率 9600/19200
通讯方式 RS 485
安全过载 150%
极限过载 300%
防护等级 IP68/IP69K
材质 合金钢+不锈钢壳体
接线方式 激励+(VIN):蓝;激励-(GND) : 黑;信号+(485-A):白;信号-(485-B):红;

三、ZSW-D型F称重传感器工作原理

ZSW-D型F称重传感器安装在电子汽车衡等电子称重设备中,当作用力传递到传感器时,传感器内部的电路电阻发生变化,通过惠斯通电桥产生电压信号,电压信号经过A/D转换为数字信号,内置智能模块可对数字信号进行线性调整、补偿标定等,可方便的连接到仪表或计算机终端,进行高精度称重检测。
ZSWD型F数字传感器原理示意图
ZSWD型F数字传感器原理示意图

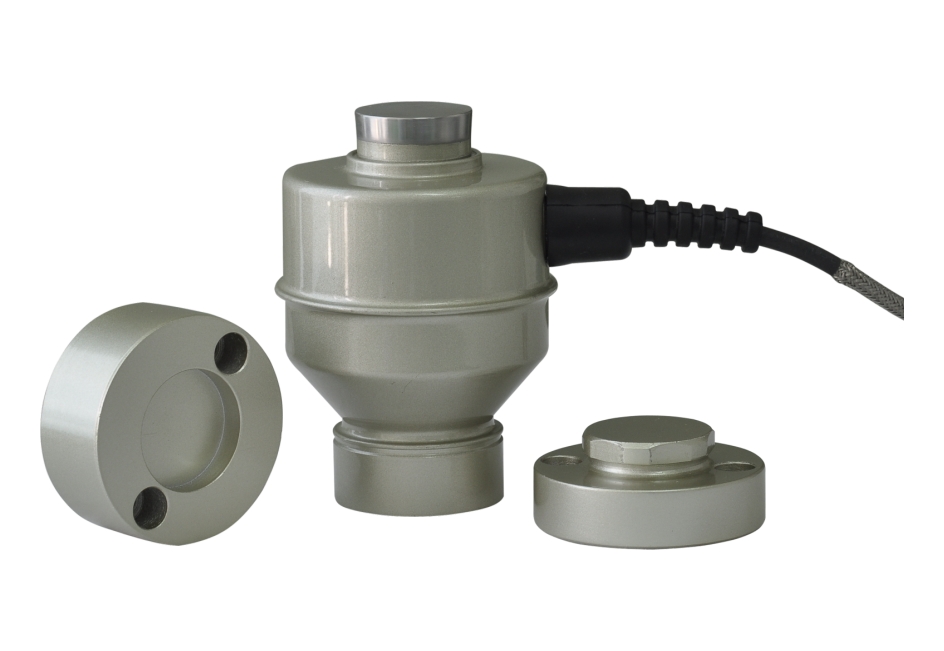

ZSWD型F数字传感器产品示意图
ZSWD型F数字传感器产品示意图
型号 H H1 H2 H3 C1 C2 C3 C4 C5
ZSW-D型F称重传感器 200 150 140 12 83.5 64 43.8 M8 99
ZSW-D型F称重传感器,标配导线为固定式导线,长度见下表,如有特殊要求,需在订单中说明。

型号 导线
长度 数量 适用量程
ZSW型F称重传感器 12m N 20t
16m N 30t、40t、50t、60t

注:N表示一台汽车衡使用的传感器总数

四、ZSW-D型F称重传感器应用注意事项:

1、秤台限位:
称重过程秤体所受冲击力较大,为确保精确称量,秤体的合理限位非常重要。秤体前后左右均需限位,否则受到冲击力时,秤体容易倾倒。为确保最好的称量效果,建议秤台的限位间隙设置为行车方向:3~5mm,垂直行车方向:2~4mm。
2、基础强度:
基础面承载力大于秤体满量程/传感器个数×150%。
3、传感器安装:
传感器安装应基本垂直于称体平面,可用水平对位工装辅助安装,传感器的安装方向应一致,导线接头应统一与秤体宽度方向一致,航空插头产品一定要拧紧,确保连接可靠及防水性。
4、排水处理:
秤体需考虑排水问题,本传感器具有良好的防水等级,可短期内泡水使用,但需及时把水排出,避免长期泡水影响称重系统的使用寿命。
5、防雷击浪涌:
本传感器具有良好的防雷击浪涌性能,但需要秤体有效、可靠接地。
6、外观保护:
本传感器外表采用烤漆或其它方式的特殊保护处理,可极大增强传感器的防护能力,尤其是耐腐蚀性,但表面防护层不耐碰撞,在安装组秤过程中需要加强保护,避免损伤防护层。
