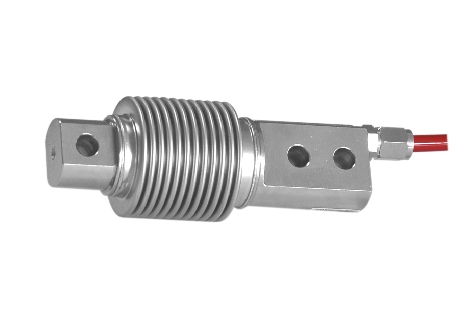

柯力HSX10kg~500kg型称重传感器

柯力HSX10kg~500kg型称重传感器

柯力HSX10kg~500kg型称重传感器

一、HSX称重传感器产品介绍:

柯力HSX称重模拟传感器工作原理:各系列称重传感器以贴有应变片的弹性体为敏感原件,在外接激励电源后,输出与外加负荷(力)成正比例的信号,它与相应的仪器配套,可广泛用于料斗秤、配料秤、包装秤等各种电子衡器和自动称重系统。此外,还可以选用不同形式的配套仪器,以满足计量、检测、调节及控制等其它应用要求。

柯力HSX10kg~500kg型称重传感器:精度高,可靠性好,安装方便,各项性能稳定,具有良好的防尘防潮等措施,可在各种自然环境下正常工作。

二、HSX称重传感器额定载荷

10kg、20kg、30kg、40kg、50kg、75kg、100kg、150kg、200kg、250kg、300kg、500kg

三、HSX称重传感器主要技术单项指标

灵敏度:(2.000±0.002)mV/V

精度等级:C3及以下级别

输入阻抗:(400±20)Ω

输出阻抗:(352±3)Ω

绝缘电阻:≥5000MΩ

蠕变(30min): ±0.02%F.S

温度系数: ±0.02%F.S/10℃

使用温度范围: -10℃~+40℃

零点输出: ±1%F.S

安全过载密封等级: IP68

安全过载: 150%F.S

推荐输入电压: 10VDC ~12VDC

最大输入电压: 15VDC

四、HSX称重传感器工作原理

传感器弹性体采用优质专用金属材料,在应变敏感区域表面上粘贴R1、R2、R3及R4四片(组)应变计,组成惠斯汀电桥,当受外力F作用时,弹性体变形,引起应变计R1、R3受拉伸,电阻值变大;R2、R4受压缩,电阻值减少,使电桥失去平衡,输出与外力F成正比的电压信号。

测量电桥由于具有灵敏度高、测量范围宽、电路结构简单、精度高、容易实现温度补偿等优点,因此能很好地满足应变测量的要求。

五、HSX称重传感器结构特性

传感器弹性体结构特殊,抗弯、抗扭性好,从而提高传感的自振频率和抗倒、抗偏、抗干扰等特性,传感器安装连接可采用专用连接构件,安装方便、可靠。

六、注意事项

  • 1.传感器在使用中尽量远离较高的热源。
  • 2.在检查传感器绝缘电阻时,兆欧表的电压不能超过100V,
  • 3.严禁使用摇表测试。
  • 4.应放置于-10℃~50℃及相对湿度≤85%的环境下,空气中不应含有腐蚀性气体等物质。
  • 5.设计载入装置及安装时,应保证使用载入力的作用线与传感器的受力轴线重合,使倾斜负载与偏心负载的影响减至最小。
  • 6.为了防止化学腐蚀,安装时宜用凡士林涂传感器外表面。
  • 7.传感器外壳,保护盖板、引线接头、均经密封处理,用户不得擅自打开封装或强拉引线,如发现有故障问题,应送生产厂家检修。
  • 8.本公司可提供配套的传感器载入联接装置。

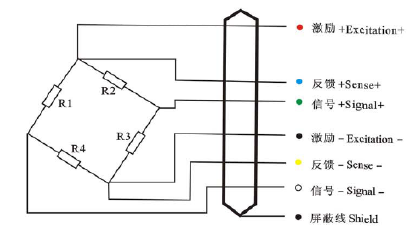

七、HSX称重传感器电缆芯线色标接线法:
